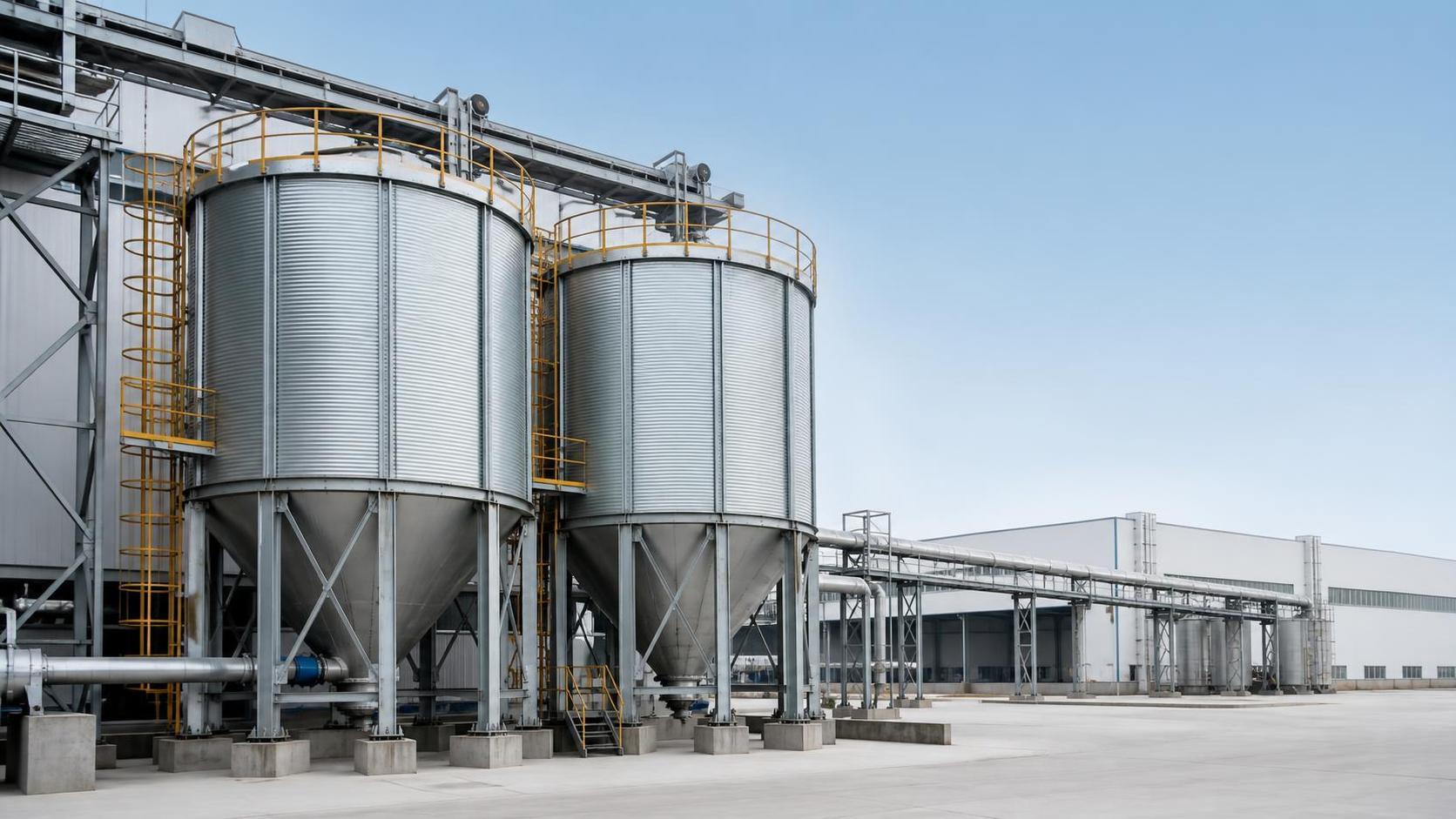

Una ingeniería eficaz de silos comienza mucho antes de cortar acero, laminar paneles o verter cimentaciones. La etapa de revisión del diseño es donde se hacen visibles las suposiciones poco claras: una capacidad de almacenamiento de diseño que no coincide con el material real, una abertura en el techo que entra en conflicto con los equipos de transporte, una escalera de acceso sin un punto de transición seguro o una disposición de descarga que no puede vaciar de forma fiable el producto almacenado. Corregir estos problemas en los planos resulta menos costoso que hacerlo en obra.

Para un proyecto de silo de acero, los planos y las especificaciones deben revisarse como un paquete coordinado. Un plano puede parecer completo mientras que la especificación escrita deja abiertas responsabilidades clave. Del mismo modo, una especificación detallada puede no ser de ayuda si la disposición general, las cargas de cimentación, las interfaces y los detalles de seguridad faltan en los planos. El objetivo de la revisión no es simplemente aprobar un conjunto de documentos, sino confirmar que el sistema propuesto puede fabricarse, instalarse, operarse, inspeccionarse y mantenerse en las condiciones reales del proyecto.

Comience por la base de diseño, no por la estructura de acero

La primera pregunta es aparentemente sencilla: ¿qué está diseñado para almacenar el silo? «Grano», «polvo» o «material a granel» no son suficientes para la aprobación técnica. El comportamiento del material determina la mayoría de las decisiones críticas en la ingeniería de silos, incluida la presión sobre las paredes, el flujo en la tolva, la protección contra el desgaste, el control de polvo, la disposición de descarga y el acceso para limpieza.

Los documentos de revisión deben identificar, cuando corresponda, la densidad aparente, el rango de humedad, el tamaño de partícula, el ángulo de reposo, la fluidez, la abrasividad, la corrosividad, la tendencia a formar puentes o apelmazarse y la duración prevista de almacenamiento. El material de operación puede variar respecto al material nominal de diseño, especialmente cuando una instalación maneja grano estacional, ingredientes de alimentos balanceados mixtos, productos cementicios, materiales relacionados con el carbón o materias primas químicas. Si se prevé un material sustituto, debe indicarse el rango admisible en lugar de asumirlo.

La capacidad exige la misma disciplina. Verifique si la cifra indicada corresponde al volumen geométrico bruto, al volumen útil de almacenamiento o a la capacidad en masa basada en una densidad aparente asumida. Un silo puede tener un volumen cúbico suficiente, pero no alcanzar el tonelaje requerido cuando el material almacenado es más ligero de lo esperado. A la inversa, un material más denso puede aumentar la carga estructural más allá de un cálculo informal de capacidad. El registro de revisión debe conservar las suposiciones utilizadas para convertir el volumen en masa almacenada.

Confirme también la secuencia de carga y descarga. El llenado excéntrico, la operación parcialmente llena, la descarga asimétrica y la acumulación de material pueden generar condiciones de carga distintas de las de un silo llenado y vaciado centralmente. Un plano que muestre un punto de llenado y una salida debe dejar claro si esa disposición refleja la práctica operativa real.

Revise el paquete estructural para comprobar que las suposiciones sean trazables

Una revisión estructural no debe limitarse a los espesores de placas y los tamaños de los elementos. Estos valores solo tienen sentido cuando se conocen la base de carga y los criterios de diseño. El paquete debe identificar la norma de diseño aplicable o el código exigido por el proyecto, así como las condiciones ambientales aplicables, como viento, nieve cuando corresponda, acción sísmica, rango de temperatura y exposición del sitio. Los requisitos de las autoridades locales y el contrato del proyecto pueden imponer criterios adicionales, por lo que no debe aceptarse una norma genérica del fabricante sin compararla.

Verifique que los planos distingan entre cargas permanentes, cargas de material almacenado, cargas de equipos, cargas de mantenimiento y cargas temporales de construcción. Los transportadores montados en el techo, filtros, sensores de nivel, plataformas, pasarelas, polipastos de mantenimiento y conductos añaden fuerzas que pueden pasarse por alto cuando los equipos son diseñados por partes independientes. Sus reacciones de apoyo y ubicaciones de conexión deben coordinarse antes de la fabricación.

La información de cimentación merece especial atención. El proveedor del silo puede definir las reacciones de las columnas, los patrones de pernos de anclaje, los detalles del anillo de base y las tolerancias admisibles, mientras que el diseño civil sigue a cargo de otro contratista. Esta división solo es viable si las interfaces son explícitas. Revise si los documentos indican las cargas verticales, fuerzas horizontales, efectos de vuelco cuando corresponda y cualquier requisito de planitud, elevación, mortero de nivelación, drenaje o posicionamiento de pernos. Una discrepancia entre la disposición de los anclajes y los soportes fabricados es un problema habitual en obra, precisamente porque cada paquete de planos puede parecer correcto por separado.

Cuerpo, techo y conexiones

En los silos atornillados, inspeccione el detallado de los solapes de las chapas, los grados de los sujetadores, el método de sellado, la ubicación de las juntas y la protección anticorrosiva en bordes cortados o interfaces. Para los conjuntos soldados, los planos deben identificar los tipos y ubicaciones de soldadura, los requisitos de inspección cuando se especifiquen y cualquier restricción creada por recubrimientos o condiciones de instalación en obra. No es necesario prescribir un método de fabricación cuando el proyecto no lo exige, pero los documentos aprobados deben hacer comprensible el nivel de calidad requerido.

Las penetraciones en el techo son otro punto frecuente de coordinación. Cada respiradero, tubería de llenado, entrada de cable, conexión de extracción de polvo, boca de hombre o boquilla de sensor debe mostrarse con una ubicación, tamaño, requisito de refuerzo cuando corresponda y responsabilidad de sellado. Las penetraciones no planificadas en obra pueden afectar la estanqueidad a la intemperie, la continuidad estructural y la contención de polvo. Una revisión debe cuestionar cualquier nota que simplemente indique «por terceros» sin identificar la interfaz y el límite de diseño.

La especificación de materiales es más que una designación de grado

El grado de acero, el sistema de recubrimiento y el material de los sujetadores deben corresponder tanto al entorno como al producto almacenado. La atmósfera exterior puede ser húmeda, costera, industrial o estar expuesta a humedecimiento repetido. Internamente, la condensación, la acidez del producto, los métodos de limpieza o los vapores químicos pueden crear un entorno de corrosión diferente. Los planos deben identificar dónde se prevén acero galvanizado, acero pintado, acero inoxidable, revestimientos antidesgaste u otras medidas de protección, sin asumir que un único acabado es adecuado para todas las partes del sistema.

Los revisores deben plantear preguntas prácticas: ¿hay materiales distintos en contacto y, de ser así, se aborda el riesgo de corrosión? ¿Son los pernos, arandelas y tuercas adecuados para el mismo entorno que los paneles? ¿Se requiere tratamiento de retoque después de modificaciones en obra? ¿Son compatibles los recubrimientos internos con el material almacenado? Si una aplicación alimentaria, de piensos o química presenta requisitos especiales de higiene o contaminación, dichos requisitos deben figurar en la especificación del proyecto en lugar de permanecer en una nota informal de compras.

En aplicaciones de grano, la protección de materiales y los detalles operativos a menudo deben considerarse conjuntamente. Una página sobreSilos de acero para grano puede ayudar a contextualizar la categoría de equipo, pero la aprobación del proyecto aún depende de las propiedades reales del grano, el clima, el enfoque de ventilación y los equipos de manipulación seleccionados para esa instalación.

Considere el acceso y la seguridad como características de ingeniería

El acceso seguro suele diseñarse tarde, después de que la geometría del recipiente y los equipos de proceso ya se hayan definido. Esto es un enfoque incorrecto. Las escaleras, plataformas, pasamanos, disposiciones de jaulas cuando se utilizan, puntos de descanso, pasarelas, acceso al techo, barandillas y puntos de anclaje afectan tanto a las cargas estructurales como a la usabilidad diaria. Una persona debe poder llegar a los puntos de inspección, instrumentos de nivel, respiraderos, accionamientos y puntos de limpieza sin depender de accesos improvisados.

Revise los planos de acceso en relación con los equipos circundantes. Una plataforma puede cumplir un requisito dimensional y, sin embargo, seguir siendo poco práctica si un transportador bloquea el descanso, una abertura queda frente a un pasamanos o una puerta de mantenimiento no puede abrirse completamente. Confirme el espacio libre para el personal, las herramientas y la sustitución de componentes reparables. Cuando sea posible trabajar en altura o entrar en espacios confinados, los procedimientos del proyecto y los requisitos locales pueden requerir disposiciones adicionales. Los documentos de diseño deben identificar estas necesidades con suficiente antelación para que las partes responsables puedan incorporarlas.

La evaluación del peligro de polvo tampoco puede inferirse a partir de un plano de disposición general. Dependiendo del material y del proceso, el proyecto puede necesitar recolección de polvo, ventilación, disposiciones de puesta a tierra o equipotencialidad, medidas de protección contra explosiones y controles que cumplan con las normas locales aplicables. La función del revisor no es asumir qué medidas se aplican, sino confirmar que la evaluación de riesgos, la información del proceso y el diseño del equipo estén alineados. Un silo forma parte de un sistema; un recipiente seguro por sí solo no resuelve los riesgos creados por los puntos de transferencia, elevadores, filtros o transportadores cerrados.

Lea las interfaces del proceso línea por línea

Muchas demoras de aprobación surgen por omisiones en las interfaces más que por el silo mismo. El conjunto de planos debe mostrar los límites entre el suministro del silo, las obras civiles, la instalación eléctrica, el transporte mecánico, los controles, la ventilación y la puesta en marcha. Para cada conexión, determine quién suministra la brida, la transición, el soporte, la soldadura en obra, la ruta de cable, el instrumento y el sello.

Preste especial atención a la geometría de entrada y salida. La tubería de llenado no debe generar una condición de carga excéntrica no resuelta ni interferir con la detección de nivel. La salida debe adaptarse al comportamiento de flujo del material y a la capacidad del alimentador o transportador aguas abajo. El ángulo de la tolva por sí solo no garantiza flujo másico ni una descarga fiable. Si el proceso requiere vaciado completo, recuperación controlada, prevención de segregación o una velocidad de descarga específica, la especificación debe indicar dicho requisito operativo y el método de verificación.

Las notas de instrumentación también deben ser funcionales, no imprecisas. «Alarma de alto nivel» no establece el tipo de sensor, el punto de montaje, la lógica de alarma, el acceso para inspección ni la responsabilidad de conexión al sistema de control de la planta. Lo mismo se aplica al monitoreo de temperatura, los controles de aireación, la indicación de presión y los enclavamientos. Un programa conciso de interfaces suele ser más útil que un plano saturado de llamadas sin asignar.

Utilice una lista de verificación de aprobación controlada

Antes de liberar los planos para fabricación, un equipo de revisión debe poder responder las siguientes preguntas con referencias documentadas, en lugar de garantías verbales:

• ¿Están definidos el material almacenado, la base de densidad, la condición de humedad y el rango operativo?
• ¿La capacidad indicada, el método de llenado, el método de descarga y el ciclo de trabajo reflejan el diseño del proceso?
• ¿Están coordinados los criterios de diseño estructural, las cargas de equipos, las reacciones de cimentación y los detalles de anclaje?
• ¿Están especificados los materiales, acabados protectores, sujetadores, sellos y superficies internas de contacto para el entorno real?
• ¿Pueden los operadores acceder, inspeccionar, limpiar y mantener de forma segura todos los lugares requeridos?
• ¿Se han abordado las interfaces de polvo, ventilación, emergencia, electricidad y control de procesos conforme a los requisitos aplicables del proyecto?
• ¿Tienen límites claros las responsabilidades del proveedor, las disciplinas civil, mecánica y eléctrica, y la instalación en obra?

Un registro de comentarios debe clasificar cada asunto como aclaración, revisión de plano, desviación técnica o punto de retención. Esto evita que un elemento grave de seguridad se pierda entre comentarios estéticos de delineación. También crea una útil trazabilidad de auditoría cuando cambios posteriores afectan la disposición, la capacidad, la selección de materiales o las condiciones de operación.

La aprobación debe establecer la preparación, no solo cerrar un ciclo documental

Un paquete de silo bien revisado proporciona un puente fiable entre el diseño, la fabricación y la instalación. Hace visibles las suposiciones, asigna interfaces e identifica qué debe verificarse en obra. Esto es especialmente valioso para proyectos que abarcan diversos entornos industriales, donde el mismo concepto de almacenamiento de acero puede servir para el manejo de grano, materiales de construcción, energía eléctrica o productos químicos, pero afrontar riesgos operativos muy diferentes.

Shandong Guokai International Trade Co., Ltd. desarrolla, fabrica y suministra soluciones de silos de almacenamiento de acero para estas aplicaciones diversas. En este tipo de trabajo, la contribución útil de un proveedor técnico experimentado no es un conjunto genérico de planos; es la capacidad de integrar las condiciones del proceso, el detallado estructural, los requisitos de fabricación y las interfaces de instalación en la misma conversación de revisión.

No apruebe un paquete de ingeniería de silos simplemente porque cada plano lleve una marca de revisión. Apruébelo cuando la base del material, las cargas, las disposiciones de acceso, las medidas de protección y las responsabilidades entre las partes puedan seguirse desde la especificación hasta el plano y desde el plano hasta la instalación terminada.
