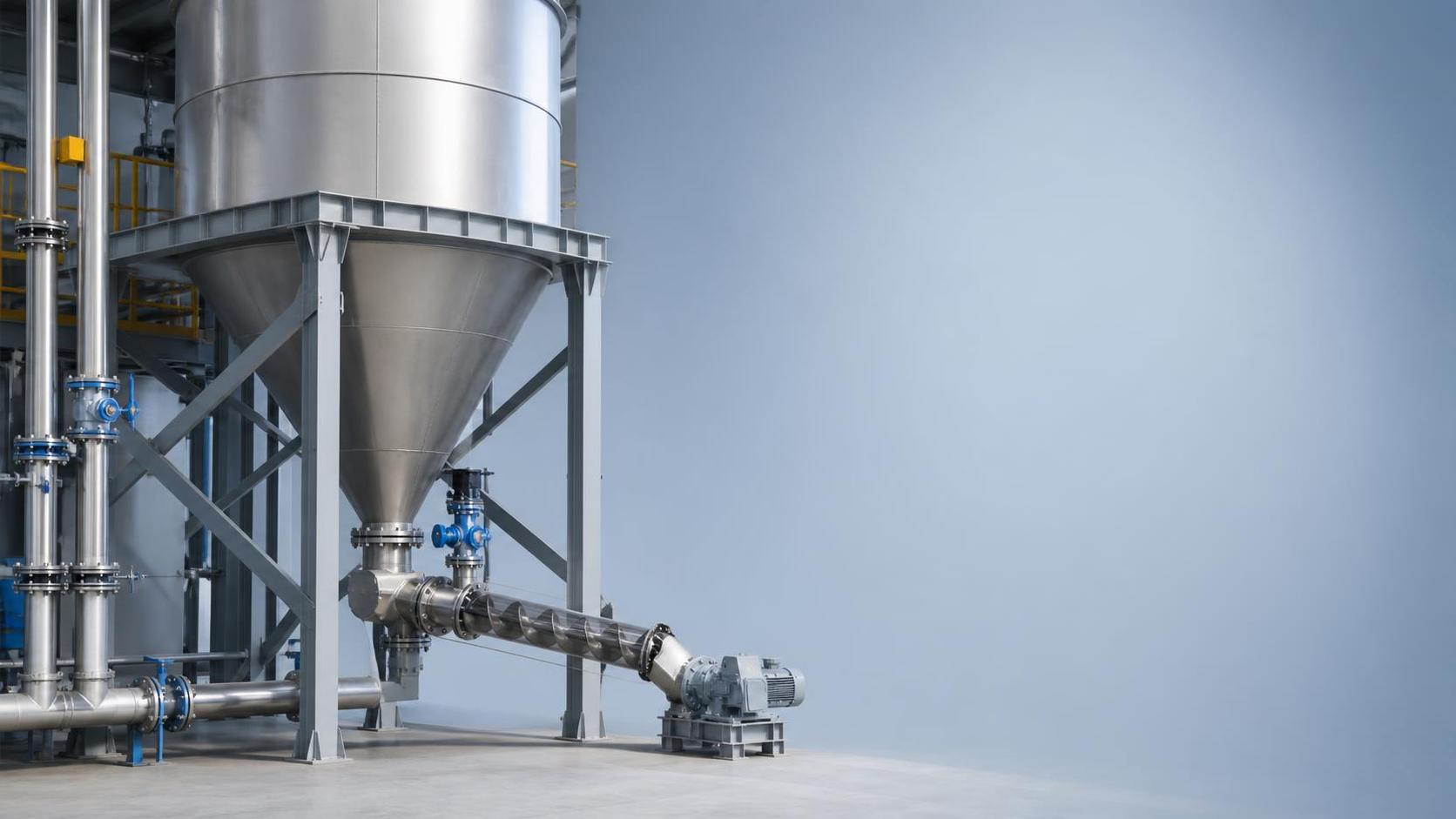

Cómo dimensionar tanques de almacenamiento de sólidos a granel para diferentes caudales y capacidades de flujo de materiales

Comience con el proceso real, no con la placa de identificación del tanque

Dimensionar correctamente los tanques de almacenamiento de sólidos a granel comienza con una pregunta: ¿qué debe ocurrir entre el flujo de entrada, el almacenamiento intermedio y el punto de descarga? Si solo se tiene en cuenta la capacidad total, normalmente se pasa por alto el aspecto que causa problemas en la práctica. Un tanque que parece grande sobre el papel aún puede obstruir una línea, formar puentes de material u obligar a realizar paradas incómodas si el caudal, el patrón de llenado y el programa de descarga no coinciden.

Para los evaluadores técnicos, el enfoque más seguro es dimensionar considerando el comportamiento del material y el ritmo operativo. Esto significa comprobar a qué velocidad entra el material, cuánto tiempo debe permanecer en las instalaciones, con qué regularidad sale y si el sistema necesita capacidad de compensación para retrasos imprevistos. En los sectores de cereales, materiales de construcción, energía eléctrica y productos químicos, estos detalles son más importantes que un objetivo de volumen genérico.

Compruebe el caudal en ambas direcciones

Un error común es dimensionar el tanque de almacenamiento únicamente a partir del caudal de recepción. Eso no es suficiente. Es necesario comparar el caudal de entrada y el de salida, y después identificar la diferencia que el tanque debe absorber. Si el material llega por lotes, pero sale de forma continua, el tanque actúa como un depósito intermedio. Si llega continuamente, pero se descarga por pulsos, el tanque debe tolerar los picos de caudal y recuperar rápidamente su capacidad.

• Registre por separado el caudal de alimentación promedio y el caudal máximo.
• Haga lo mismo con la descarga, especialmente si el proceso posterior se detiene y se pone en marcha de forma intermitente.
• Dimensione para el desajuste máximo razonablemente previsible, no para un día promedio.

Si el flujo de entrada es más rápido que la salida durante periodos prolongados, la capacidad adicional no es una característica de confort. Es el almacenamiento intermedio que evita que la línea se bloquee. Por eso, equipos como Silos verticales de cemento a granel para plantas dosificadoras suelen evaluarse no solo por su volumen, sino también por si el ritmo de almacenamiento y descarga permite realmente realizar la dosificación sin pérdidas por paradas y arranques.

No dimensione solo por volumen; compruebe la densidad aparente y la capacidad útil

Dos materiales pueden ocupar el mismo volumen cúbico y comportarse de forma muy diferente en términos de masa. La densidad aparente determina cuánto inventario operativo puede contener un tanque, cómo se transfiere la carga a la estructura y con qué rapidez el sistema alcanza su límite práctico de llenado. Un tanque técnicamente “lleno” aún puede funcionar por debajo de su rendimiento si el material se compacta, se segrega o pierde espacio de flujo utilizable cerca de la salida.

Al revisar tanques de almacenamiento de sólidos a granel, separe tres cifras: capacidad geométrica nominal, capacidad operativa práctica y espacio de reserva. La diferencia entre ellas es donde se esconden muchos errores de dimensionamiento. Los materiales pulverulentos, los sólidos laminares y los materiales que se sedimentan pueden reducir la cantidad que se puede utilizar de forma fiable sin provocar problemas de descarga.

Adapte la salida al material, no al plano

Un tanque de almacenamiento puede estar sobredimensionado y aun así fallar si la salida no puede desplazar el material al caudal requerido. Este es un aspecto en el que las revisiones técnicas suelen ser demasiado optimistas. Los polvos finos pueden necesitar aireación o un ángulo de tolva diferente. Los materiales cohesivos pueden formar puentes. Los materiales abrasivos pueden desgastar las piezas de descarga más rápido de lo previsto. Los gránulos de flujo libre se comportan mejor, pero aun así pueden segregarse si el punto de descarga está mal dispuesto.

Compruebe lo siguiente antes de fijar la capacidad:

• Caudal mínimo de descarga requerido por el proceso posterior.
• Si la salida puede vaciar el volumen útil sin zonas muertas.
• Si el material necesita flujo activo, flujo másico o funciones de flujo asistido.
• Si la disposición de la salida provoca segregación o una extracción irregular.

Incorpore una reserva para la realidad operativa

Rara vez se consigue una programación perfecta en campo. Los camiones llegan tarde, los transportadores se detienen, el mantenimiento tarda más de lo previsto y algunos materiales simplemente no fluyen de forma tan uniforme durante el servicio como lo hacían en el informe de muestra. La capacidad de reserva evita que estas pequeñas interrupciones se conviertan en paradas de producción.

La reserva debe basarse en la función del tanque. Si solo es un depósito intermedio de corta duración entre dos procesos estables, el margen puede ser moderado. Si se encuentra entre entregas irregulares y una línea de proceso crítica, el margen debe definirse de forma más deliberada. No considere la reserva como espacio desperdiciado; considérela como tolerancia operativa.

Compruebe el comportamiento del material durante el almacenamiento, no solo durante la transferencia

Algunos materiales cambian después de entrar en el tanque. La absorción de humedad, las variaciones de temperatura, las vibraciones y un tiempo de permanencia prolongado pueden modificar el comportamiento del flujo. Los cereales pueden requerir atención a la aireación y al riesgo de deterioro. Los materiales de construcción pueden compactarse. Algunos polvos químicos se vuelven más difíciles de descargar después de permanecer inactivos. Si el tanque contiene el material durante el tiempo suficiente para que estos efectos sean relevantes, la revisión del dimensionamiento debe incluirlos.

Una regla útil es sencilla: si el material se vuelve más difícil de mover después del almacenamiento, la “capacidad efectiva” es inferior a la cifra geométrica indicada en el plano. Por eso, un proyecto no debería aceptar afirmaciones sobre la capacidad sin preguntar cómo se comporta el material después de un ciclo completo de almacenamiento.

Utilice una tabla de decisión rápida durante la evaluación

Considere el acceso, la limpieza y el mantenimiento como factores de dimensionamiento

Un tanque difícil de inspeccionar o limpiar puede volverse funcionalmente más pequeño con el tiempo. La acumulación de residuos, la formación de grumos y el acceso restringido reducen la capacidad utilizable, aunque el volumen de la carcasa permanezca sin cambios. Los revisores técnicos suelen centrarse en la capacidad del proceso y olvidan la pérdida oculta causada por las limitaciones de mantenimiento.

Pregunte si la disposición permite realizar inspecciones seguras, si el área de salida puede despejarse y si el tanque puede volver a ponerse en servicio sin largos tiempos de parada. Si las respuestas son poco favorables, la capacidad práctica de almacenamiento debe reducirse antes de tomar la decisión final.

Una secuencia de revisión sencilla que funciona en la práctica

Cuando compare tanques de almacenamiento de sólidos a granel para un proyecto, realice la revisión en este orden: comportamiento del material, caudal, inventario operativo, rendimiento de la salida, necesidades de reserva y acceso para mantenimiento. Este orden evita aprobar un tanque que parece adecuado sobre el papel, pero falla durante el funcionamiento.

Para proyectos de distintas industrias, esta secuencia resulta especialmente útil porque un mismo tipo de carcasa puede comportarse de manera muy diferente con cereales, cemento, cenizas volantes, cal o polvos químicos. La respuesta correcta nunca es simplemente “más grande” o “más pequeño”. Es el tanque que puede almacenar realmente el material, liberarlo al caudal requerido y seguir siendo manejable durante toda la vida útil del sistema.

Si mantiene el control sobre el desajuste de caudales, la capacidad utilizable, el comportamiento de la descarga y la reserva operativa, normalmente llegará a una decisión de dimensionamiento que podrá defenderse en campo y que será más fácil de gestionar después de la puesta en servicio.
