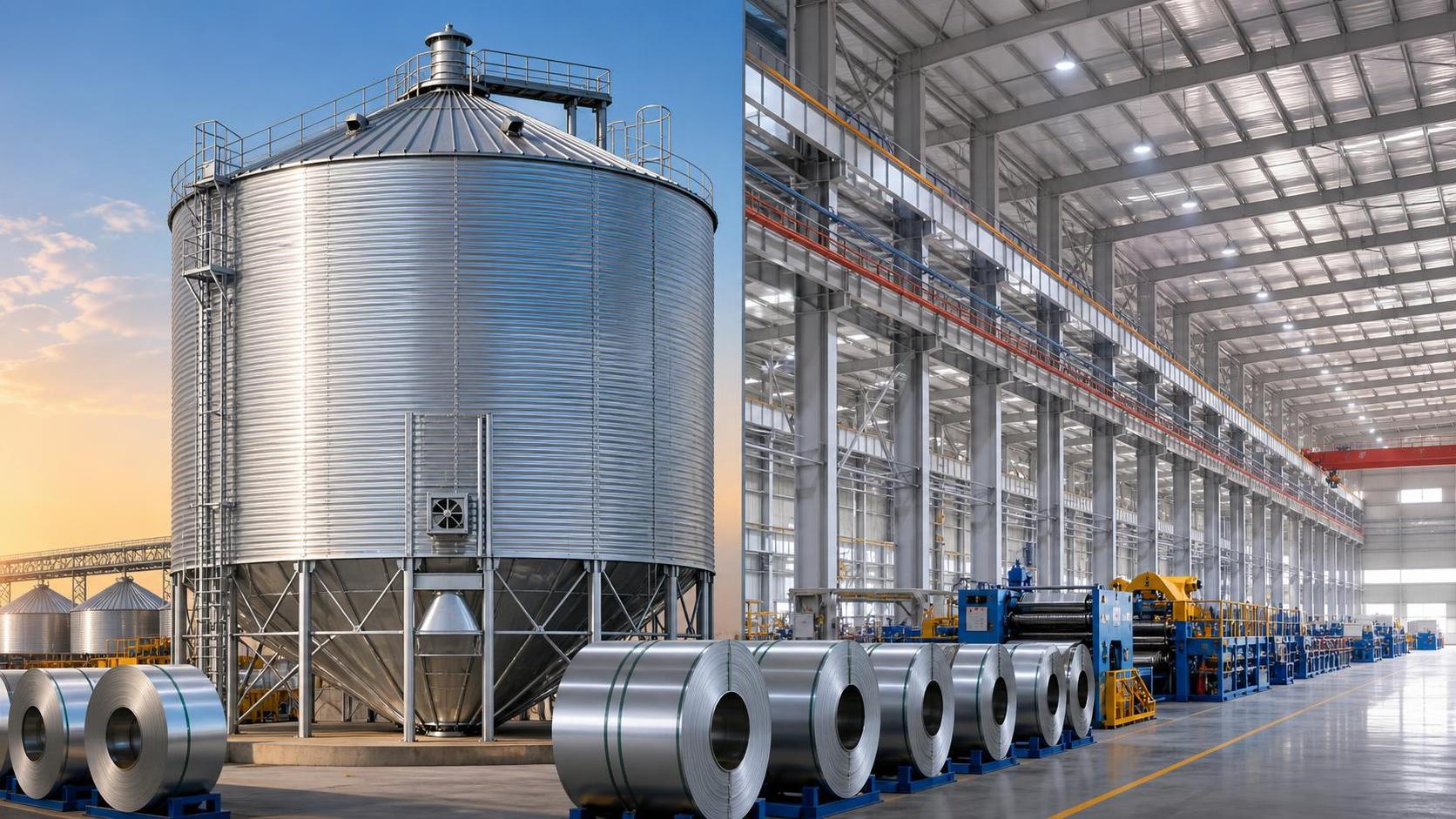

Cómo se fabrican los silos de acero en espiral para el almacenamiento de grano de gran capacidad

Un silo de acero espiral se fabrica conformando continuamente una banda de acero galvanizado en una envolvente cilíndrica y bloqueando después cada vuelta en una costura helicoidal bajo presión controlada. El principio parece sencillo, pero la fiabilidad del almacenamiento depende de mucho más que de la línea espiral visible. El grado del acero, el espesor de la banda, la geometría de la costura, la precisión de la cimentación, la protección contra la corrosión, el diseño del techo y los detalles de descarga influyen en si un silo de grano de gran capacidad se mantiene seguro, seco y operativo durante años de ciclos de carga.

Para un proyecto de almacenamiento de grano, el método de fabricación debe revisarse como parte del sistema estructural, no como un detalle de producción. Un silo puede parecer uniforme desde el exterior y, sin embargo, presentar debilidades en sus costuras, transiciones de pared o interfaces de sellado. La evaluación adecuada comienza por comprender cómo se fabrica la envolvente y dónde debe aplicarse el control de calidad.

Cómo se forma la envolvente de un silo de acero espiral

La característica definitoria de un silo de acero espiral es su costura helicoidal continua. En lugar de apilar paneles de pared prefabricados y unir anillos horizontales con pernos, una máquina de conformado alimenta bobinas de acero a través de un conjunto de rodillos. La banda de acero se moldea progresivamente en un perfil curvado, y los dos bordes de cada nueva vuelta se pliegan y se entrelazan mecánicamente con la vuelta anterior.

El resultado es una envolvente cilíndrica con una costura espiral visible que va desde la base hasta el techo. Según el diseño del proyecto, la envolvente puede producirse a nivel del suelo y elevarse durante el montaje, o formarse directamente en su posición vertical final con equipos especializados. Este método reduce la cantidad de juntas convencionales de pared atornilladas, pero no elimina la necesidad de un control cuidadoso de las juntas. Simplemente cambia el punto donde se realizan las verificaciones críticas.

La secuencia básica de producción suele incluir:

• inspección y preparación de la bobina de acero;
• conformado continuo por rodillos del perfil de la banda;
• bloqueo mecánico de la costura espiral;
• control dimensional del diámetro, la circularidad y la alineación vertical;
• integración de aberturas, refuerzos, estructuras de techo y componentes de descarga;
• reparación del recubrimiento y comprobaciones finales de sellado donde los accesorios interrumpen la envolvente.

La costura no es simplemente una línea de unión. Contribuye a la rigidez de la envolvente e influye en la respuesta de la pared a la presión del grano almacenado. Una costura correctamente formada debe mantener uniformidad de forma y acoplamiento a lo largo de toda la circunferencia. La compresión irregular de la costura, el recubrimiento dañado, la deformación del borde de la banda o una mala alineación pueden crear puntos localizados que requieren una revisión más detallada antes de la puesta en servicio.

La preparación del material es donde comienza el rendimiento a largo plazo

La selección de la bobina de acero suele tratarse como un elemento de compra, aunque constituye una de las primeras decisiones de ingeniería. El material debe ser adecuado para el conformado, estructuralmente suficiente para las cargas de diseño y estar protegido frente al entorno de almacenamiento previsto. El almacenamiento de grano implica más que peso vertical estático. La pared está expuesta a presión lateral del grano, impacto de llenado, patrones de flujo de descarga, viento, movimiento térmico, cargas de techo y, en ocasiones, polvo abrasivo.

El acero galvanizado se utiliza ampliamente porque la capa de zinc proporciona una protección práctica contra la corrosión. Sin embargo, “galvanizado” no es una especificación completa. La masa de recubrimiento requerida, el espesor del acero base, las propiedades de fluencia, el estado de la superficie y el tratamiento de los bordes cortados o trabajados deben definirse en la documentación del proyecto. Cuando la humedad es alta, el grano se almacena durante periodos prolongados o puede haber polvo de fertilizantes y productos químicos en las proximidades, la evaluación de corrosión debe ser más conservadora.

Un error común es comparar los silos únicamente por capacidad nominal y espesor de pared. El espesor es importante, pero no sustituye a la verificación de ingeniería. Un diámetro mayor modifica los patrones de tensión en la pared. Una envolvente más alta incrementa la carga vertical. Los soportes de tolva introducen cargas concentradas. Las aberturas para conductos de aireación, puertas de acceso, sensores de nivel y transportadores interrumpen la envolvente y pueden requerir refuerzo local. La pregunta útil no es “¿Qué espesor tiene el acero?”, sino “¿Cómo se ha diseñado la estructura completa para su condición operativa real?”.

La costura espiral: resistencia, sellado y límites

Una costura continua puede proporcionar una unión robusta cuando está correctamente formada y respaldada por un diseño estructural adecuado. La máquina de fabricación debe mantener una alimentación, presión, alineación y geometría de costura estables. Las variaciones de anchura de la bobina o de las propiedades del material pueden afectar el comportamiento durante el conformado, por lo que son relevantes la inspección de materiales entrantes y la supervisión durante el proceso.

El rendimiento de sellado requiere un análisis independiente. La costura mecánica por sí misma no garantiza automáticamente la impermeabilidad frente a la humedad. El agua de lluvia suele entrar por penetraciones de techo mal detalladas, aberturas en las paredes, transiciones alrededor de puntos de acceso o interfaces entre la envolvente y la cimentación. En el almacenamiento de grano, incluso una vía de agua pequeña y persistente puede convertirse en un problema de calidad, ya que la condensación, el apelmazamiento, el riesgo de moho y la actividad de insectos están relacionados con el control de la humedad.

Muchos compradores se centran en la costura de pared porque es visualmente distintiva. En la práctica, un silo con excelentes costuras espirales aún puede funcionar deficientemente si los solapes de las láminas del techo, las aberturas de ventilación, las bocas de hombre o las interfaces de descarga están sellados de forma inadecuada. Por ello, una revisión técnica debe seguir toda la ruta de gestión del agua: pendiente del techo, tapajuntas, configuración de ventilación, sellado de la escotilla de inspección, penetraciones de pared, detalle de base, drenaje alrededor de la cimentación y recorrido de cualquier condensado.

La construcción espiral no es automáticamente la mejor opción para todas las aplicaciones de materiales a granel. Es adecuada para muchos proyectos de almacenamiento de grano en los que resultan ventajosos un montaje eficiente, un gran volumen de almacenamiento y una envolvente de acero continua. Sin embargo, presiones internas inusuales, productos químicos agresivos, materiales muy abrasivos, condiciones de temperatura exigentes o requisitos complejos de flujo pueden requerir un diseño más especializado. La capacidad por sí sola nunca debe decidir el tipo de silo.

El diseño estructural debe considerar el material almacenado

El grano almacenado no se comporta como el agua ni aplica la misma presión en todos los estados operativos. El llenado, el almacenamiento estático y la descarga pueden generar cargas diferentes. El llenado excéntrico, la descarga desigual, la formación de puentes y el vaciado parcial pueden crear tensiones localizadas que un cálculo simple de “silo lleno” quizá no contemple.

Esto es especialmente importante en instalaciones con múltiples puntos de recepción, sistemas de distribución por transportador o equipos de recuperación. Si el grano entra repetidamente cerca de un lado de la abertura del techo, la condición de carga puede ser menos uniforme de lo previsto. Si la descarga está descentrada o se abren varias salidas de manera irregular, la envolvente y la tolva pueden experimentar cargas no simétricas. Estas son realidades operativas, no solo consideraciones teóricas.

La documentación de diseño debe identificar el material previsto para almacenar, el rango de densidad a granel, la condición de humedad cuando sea pertinente, el método de llenado, el método de descarga, los equipos internos, la exposición al viento, los requisitos sísmicos cuando correspondan y las hipótesis de cimentación. Deben confirmarse los requisitos locales de construcción aplicables y las normas reconocidas de diseño de almacenamiento a granel para la ubicación del proyecto. No debe aceptarse un plano genérico de un clima, tipo de grano o método operativo diferente sin verificar dichas hipótesis.

La cimentación merece la misma atención. Una envolvente bien fabricada no puede compensar un asentamiento diferencial. La base debe proporcionar apoyo uniforme, mantener la geometría circular especificada e incluir anclaje y gestión de humedad adecuados. Antes de la instalación, verifique la nivelación de la cimentación, el diámetro, los componentes embebidos, el estado del hormigón y las disposiciones de drenaje. Los errores en esta fase son difíciles y costosos de corregir una vez erigida la envolvente.

La fabricación no termina en la envolvente de pared

El cuerpo del silo es solo una parte del sistema de almacenamiento operativo. El techo debe soportar su propia carga y cualquier equipo soportado, a la vez que permite una ventilación controlada. La tolva o el fondo plano deben ajustarse al método de descarga deseado. Los sistemas de aireación necesitan una disposición razonable, especialmente cuando la calidad del grano depende del control de temperatura. Los puntos de acceso deben ser seguros y estar sellados. Pueden ser necesarias medición de nivel, cables de temperatura, medidas de protección contra explosiones y disposiciones de recolección de polvo, según el diseño de la instalación y los requisitos locales.

Para proyectos en el rango de capacidad media, la selección de equipos suele estar determinada por la frecuencia operativa más que solo por el volumen nominal de almacenamiento. Una instalación que recibe y expide grano ocasionalmente puede tener necesidades de transportadores, aireación e inspección muy diferentes de una instalación que opera diariamente durante la cosecha. El mismo principio se aplica al revisarSilos de 800-1500 toneladas: la capacidad es un punto de partida útil, pero debe combinarse con una definición clara del tipo de grano, la tasa de rotación, la distribución del sitio, la disposición de descarga y los planes de ampliación futuros.

Una revisión práctica de fabricación pregunta cómo se incorporan los accesorios a la envolvente. Las aberturas cortadas después del conformado deben reforzarse adecuadamente cuando sea necesario, y los bordes de acero expuestos deben recibir una protección contra la corrosión apropiada. Los soportes soldados, escaleras, plataformas y apoyos de tuberías no deben tratarse como adiciones casuales. Pueden introducir tensiones locales o dañar los recubrimientos protectores si su instalación se controla deficientemente.

Controles de calidad importantes antes de la entrega y el montaje

La documentación por sí sola no puede demostrar la calidad de producción, pero la falta de documentación es una señal de advertencia. Un proveedor disciplinado debe poder proporcionar información trazable sobre el material de acero, documentación de diseño pertinente, registros de inspección e instrucciones de instalación. El paquete documental exacto variará según el proyecto, aunque varias verificaciones son siempre importantes.

• Verificación de bobinas: confirme el grado de acero, el espesor nominal, la especificación de recubrimiento y la trazabilidad del material con respecto al diseño aprobado.
• Uniformidad de la costura: inspeccione la costura helicoidal para detectar formación uniforme, daños, acoplamiento incompleto y distorsión visible.
• Geometría: compruebe el diámetro, la verticalidad, la circularidad y la alineación de la base durante el montaje, en vez de esperar a la finalización.
• Aberturas y refuerzos: verifique que las puertas, conductos, soportes y penetraciones de techo coincidan con los planos aprobados.
• Estado del recubrimiento protector: inspeccione rayaduras, bordes cortados, modificaciones en campo y áreas afectadas por la manipulación.
• Comprobaciones funcionales: pruebe las compuertas de descarga, los componentes de aireación, los sistemas de acceso, los dispositivos de monitorización y el sellado contra la intemperie antes de cargar grano.

La inspección visual es útil, pero no debe sustituir al control dimensional y documental. Por ejemplo, un silo puede parecer circular a simple vista y, sin embargo, estar fuera de las tolerancias necesarias para el correcto ajuste del techo o la alineación de equipos. Del mismo modo, un acabado exterior limpio dice poco sobre si una transición de tolva ha sido diseñada para el comportamiento de flujo esperado.

Por qué el control de instalación forma parte de la calidad de fabricación

Los silos espirales se asocian frecuentemente con un montaje eficiente en obra, pero la velocidad de instalación no debe convertirse en el principal criterio de aceptación. Las condiciones de viento, las disposiciones de izado, la estabilidad temporal, la secuencia de anclaje, la instalación del techo y la manipulación segura de las secciones de envolvente conformadas afectan al resultado final.

La puesta en servicio debe ser gradual. El llenado inicial ofrece una oportunidad para observar el comportamiento de la pared, el rendimiento de los soportes, el flujo de descarga y la respuesta de los equipos de monitorización. Cualquier deformación inesperada, fuga, vibración inusual o descarga no uniforme debe investigarse antes de que el sistema entre en servicio normal. Cargar un silo nuevo a plena capacidad sin un plan de inspección razonable añade riesgos evitables.

Shandong Guokai International Trade Co., Ltd. desarrolla, fabrica y suministra sistemas de silos de almacenamiento de acero y apoya proyectos en aplicaciones de grano, materiales de construcción, energía eléctrica y productos químicos. Esta experiencia más amplia en proyectos es relevante porque la evaluación de silos debe conectar la calidad de fabricación con las condiciones del sitio, el comportamiento del material y los equipos operativos, en lugar de tratar la envolvente de acero como un producto aislado.

Preguntas que deben resolverse antes de seleccionar un silo de acero espiral

Las mejores conversaciones de compra comienzan con datos operativos, no con una solicitud del precio más bajo por tonelada. Confirme la capacidad de almacenamiento requerida al volumen de trabajo, no solo el volumen teórico. Defina las variedades de grano, el rango de humedad, la duración de almacenamiento prevista, las tasas diarias de entrada y descarga, el método de limpieza, las condiciones de viento y clima del sitio, y si la instalación necesita aireación, monitorización o descarga automatizada.

Pregunte también qué sucede cuando el silo no se utiliza exactamente según lo previsto. ¿Pueden los operarios inspeccionar el interior de forma segura? ¿Cuál es el procedimiento para manejar una salida bloqueada? ¿Se prevé carga descentrada? ¿Pueden añadirse futuros transportadores o sensores sin debilitar la envolvente? Estas preguntas muestran la diferencia entre un silo meramente fabricado y un sistema preparado para una operación a largo plazo.

Cerca del final del proceso de selección, vuelva a lo esencial: unsilo de acero espiral debe evaluarse mediante calidad de material verificada, formación controlada de costuras, diseño estructural específico del proyecto, sellado bien detallado e instalación competente en el sitio. Cuando estos elementos están alineados, el método de fabricación espiral puede proporcionar una solución eficiente y fiable para el almacenamiento de grano de gran capacidad. Cuando alguno de ellos se supone en lugar de verificarse, la aparente simplicidad del silo puede ocultar costosos problemas operativos.

Preguntas frecuentes

¿Es una costura espiral más débil que una junta atornillada de silo?

No inherentemente. La resistencia depende del diseño de la costura, la calidad de conformado, las propiedades del acero, la geometría de la envolvente y las cargas consideradas por el diseño estructural. El tipo de conexión debe evaluarse como parte del sistema completo del silo.

¿Puede un silo de acero espiral almacenar grano al aire libre en condiciones húmedas?

Sí, siempre que la protección contra la corrosión, el sellado del techo, la ventilación, el drenaje de la cimentación y las prácticas de gestión del grano sean adecuados para el entorno local. El control de humedad es una cuestión de sistema, no solo de material de pared.

¿Cuál es el punto de inspección que más se pasa por alto?

Las interfaces suelen omitirse: penetraciones de techo, puertas de acceso, transiciones de base, conductos y accesorios. Es más probable que estas ubicaciones afecten al sellado contra la intemperie y a la integridad del recubrimiento que la amplia superficie de pared.

¿Debe ser la capacidad el primer criterio al comparar opciones de silos?

No. La capacidad debe ajustarse a las características del grano, el rendimiento de operación, el método de descarga, las cargas estructurales, el espacio disponible y el acceso para mantenimiento. Un silo de tamaño correcto pero mal configurado aún puede generar cuellos de botella operativos.
