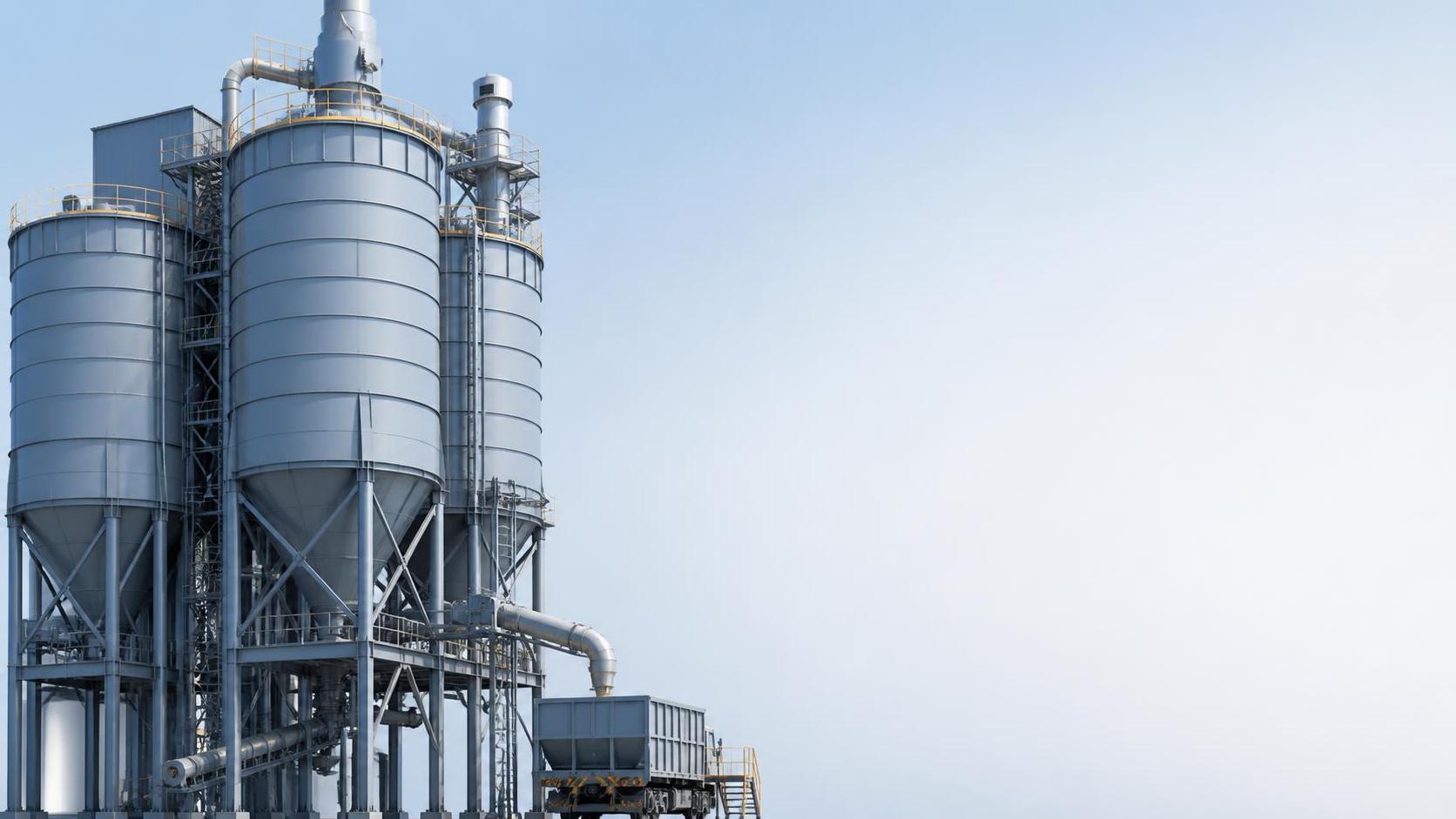

Opciones de almacenamiento de cenizas volantes para centrales eléctricas: diseño de silos, manipulación y control del polvo

Comience con las cenizas, no con el plano del silo

La mayoría de los problemas de almacenamiento de cenizas volantes comienzan antes de la fabricación. El equipo del proyecto elige el tamaño del silo, añade un transportador y un colector de polvo, y posteriormente descubre que las cenizas no fluyen como se esperaba, que la velocidad de descarga es inestable o que la ventilación del techo es insuficiente para la forma en que realmente se opera el sistema. Si gestiona un proyecto de una central eléctrica, la lista de comprobación útil debe comenzar con el comportamiento del material y el ritmo de operación, porque ambos factores determinan prácticamente todas las decisiones de diseño posteriores.

El almacenamiento de cenizas volantes no consiste únicamente en disponer de volumen. Se trata de un polvo fino que puede formar puentes, compactarse, fluidizarse, filtrarse a través de juntas deficientes y generar problemas persistentes de polvo si alguna parte del sistema está desequilibrada. Un silo de acero bien construido puede resolver muchos problemas, pero solo cuando el método de descarga, el modo de alimentación, el control del polvo, el acceso para el mantenimiento y los límites operativos se consideran como un conjunto.

La lista de comprobación práctica que deben utilizar los responsables del proyecto

Utilice esta secuencia al comparar opciones de almacenamiento de cenizas volantes o revisar la propuesta de un proveedor.

1. Defina la función real del almacenamiento. Separe el almacenamiento diario de compensación del almacenamiento de reserva para emergencias. No cumplen la misma función. Si el silo solo almacena temporalmente cenizas durante unas horas antes de su transferencia, la frecuencia de llenado y descarga es más importante que el riesgo de compactación a largo plazo. Si el silo puede contener cenizas durante periodos prolongados, debe prestar más atención a la aireación, la geometría de descarga, la exposición a la humedad y el acceso para la limpieza.
2. Compruebe la variabilidad de la fuente de cenizas. Pregunte si las cenizas proceden de una sola unidad o de varias, y si las condiciones de recogida cambian con la mezcla de combustibles, las variaciones de carga o el funcionamiento de los equipos de control de emisiones. Las cenizas finas y secas producidas en un modo de operación pueden comportarse de forma muy diferente a las generadas en otro. Un sistema de almacenamiento que funciona bajo supuestos de laboratorio estables puede resultar difícil de vaciar en las condiciones reales de la planta.
3. Confirme cómo entran las cenizas en el silo. El transporte neumático, el transporte mecánico y la carga de camiones generan diferentes exigencias de presión y ventilación. Los equipos suelen centrarse en la resistencia de la carcasa del silo y olvidan el propio proceso de llenado. La sobrepresión durante la carga, especialmente cuando los filtros se obstruyen o la ventilación es demasiado pequeña, es uno de los fallos evitables que conviene descartar desde el principio.
4. Decida qué significa realmente “vacío”. Algunos proyectos aceptan que quede una cantidad residual de material en el cono; otros necesitan una descarga casi completa porque la segregación del producto, el endurecimiento o los cambios de material son importantes. Esto afecta al ángulo de la tolva, el tamaño de la salida, la disposición de la aireación y la necesidad de aplicar principios de diseño orientados al flujo másico en lugar de una configuración más sencilla de flujo en embudo.

El dimensionamiento del silo es más que un cálculo de volumen

Un error común es dimensionar el almacenamiento únicamente a partir de las toneladas diarias. Para las cenizas volantes, también es necesario tener en cuenta los picos de llenado, los intervalos de despacho de camiones, las situaciones de parada no planificada y si los usuarios posteriores retiran el material de forma continua o por lotes. Un silo que sobre el papel tiene el tamaño suficiente aún puede generar tiempos muertos operativos si el sistema de descarga no puede satisfacer la demanda durante un breve periodo de carga.

Durante la etapa de revisión, formule estas preguntas:

• ¿La capacidad útil se basa en supuestos de densidad aparente que coinciden con el estado real de las cenizas previsto en el emplazamiento?
• ¿La propuesta distingue entre el volumen geométrico y el volumen utilizable?
• ¿Cuánto margen queda si se retrasa la carga de los camiones, se detiene una línea de transporte o uno de los puntos de descarga no está disponible?
• ¿La altura y el diámetro elegidos se ajustan a las limitaciones de montaje, las vías de acceso, el uso de grúas y la distribución de la planta alrededor de las estructuras existentes?

Este último punto se pasa por alto con más frecuencia de la debida. Un silo teóricamente eficiente sigue siendo una mala elección si el emplazamiento no permite instalarlo o mantenerlo sin interrumpir la planta.

Preste especial atención al diseño de la tolva y la descarga

Si un silo de cenizas volantes presenta problemas, normalmente comienzan en la zona de descarga. Es allí donde confluyen el patrón de flujo, la aireación, el riesgo de formación de arcos y el desgaste. A veces, los equipos de proyecto consideran el cono, la salida, la válvula y el alimentador como elementos estándar. No lo son.

Los puntos prácticos de revisión son sencillos:

• ¿La geometría de la tolva es adecuada para la descarga de polvo fino y no solo para sólidos a granel gruesos?
• ¿Se ha dimensionado la salida teniendo en cuenta el alimentador o la válvula seleccionados?
• ¿Las almohadillas de aireación o los elementos de fluidización están colocados donde favorecen el flujo, en lugar de ocultar una mala elección de geometría?
• ¿El equipo de descarga puede aislarse y recibir mantenimiento sin dejar todo el silo fuera de servicio durante demasiado tiempo?

Una lección de campo que conviene recordar: la aireación es útil, pero no es una solución universal. Si las cenizas se compactan, forman canales o se descargan de manera irregular repetidamente, añadir más aire suele convertir un problema en otro. Puede terminar provocando lavado, flujo inestable o liberación de polvo aguas abajo.

El control del polvo debe integrarse en la ruta del proceso

Cuando los equipos dicen que necesitan un mejor control del polvo, a menudo se refieren a una de estas tres situaciones: polvo visible durante la carga de camiones, liberación de presión durante el llenado o polvo ambiental alrededor de las válvulas y los puntos de transferencia. Están relacionadas, pero no son idénticas, y las soluciones son diferentes.

Por lo general, los sistemas más limpios son aquellos en los que el ingeniero ha seguido la ruta del material desde la entrada hasta la descarga final y ha cerrado todos los puntos donde la presión y las partículas finas pueden escapar conjuntamente.

No separe la durabilidad estructural de las condiciones operativas

Los entornos de las centrales eléctricas son exigentes. La exposición al exterior, los ciclos de presión repetidos, el polvo abrasivo y el tránsito de mantenimiento afectan al rendimiento a largo plazo. Un proveedor de silos de acero con experiencia real en proyectos de almacenamiento industrial normalmente considera mucho más que la capacidad de la carcasa y también analiza las escaleras, las plataformas, el acceso al techo, la exposición a la corrosión, los puntos de desgaste y la forma en que el personal inspeccionará realmente el sistema después de la puesta en servicio.

Para la revisión del proyecto, resulta útil dividir la durabilidad en cuatro comprobaciones:

• Protección frente a las condiciones meteorológicas: controle la entrada de humedad en las penetraciones del techo, las bocas de hombre y los conjuntos de ventilación. Las cenizas volantes y la humedad no deseada forman una mala combinación.
• Resistencia al desgaste: identifique con antelación las zonas de entrada de alta velocidad y los puntos de descarga abrasivos. Es ahí donde importan la elección del revestimiento y los componentes reemplazables.
• Acceso: si no se puede acceder de forma segura a los filtros, los dispositivos de nivel y las válvulas, el mantenimiento se pospone, y ese mantenimiento aplazado acaba manifestándose como polvo, lecturas erróneas o bloqueos del flujo.
• Protección de la instrumentación: los interruptores de nivel, los indicadores de presión y los elementos auxiliares de flujo necesitan posiciones de instalación que sigan siendo adecuadas después de meses de exposición al polvo.

Adapte la opción de almacenamiento a la logística del entorno

No todos los proyectos de cenizas volantes necesitan un silo permanente grande como única solución. Durante la construcción por fases, las operaciones temporales de derivación o en los puntos de manipulación satélite, puede ser conveniente utilizar equipos móviles de almacenamiento más pequeños en las zonas periféricas del sistema principal. En este contexto, algo comoTanques pequeños móviles de cemento para obras puede funcionar como equipo auxiliar para tareas cercanas de manipulación de polvo seco, siempre que la función y la compatibilidad del material se comprueben con respecto al uso real.

La cuestión no es imponer un equipo concreto en todos los trabajos. Se trata de revisar toda la ruta de manipulación: almacenamiento principal, almacenamiento temporal, carga de camiones, operación de respaldo y periodos de mantenimiento. Las buenas decisiones de proyecto suelen surgir de esa visión más amplia.

La puesta en servicio es el momento en que aparecen las debilidades de diseño ocultas

Un silo de cenizas volantes puede parecer terminado y aun así quedar a un arranque problemático de distancia de una larga lista de pendientes. Antes de la entrega, asegúrese de que el plan de puesta en servicio incluya algo más que una comprobación de rotación del equipo sin carga.

• Pruebe el llenado con velocidades de carga realistas.
• Observe el comportamiento de la presión durante la carga y la descarga, no solo durante el funcionamiento en régimen estable.
• Verifique la respuesta de la medición de nivel cuando la concentración de polvo sea elevada.
• Compruebe que la carga de los camiones permanezca sellada cuando los operadores conecten y desconecten el equipo en condiciones reales del emplazamiento.
• Confirme que el sistema de descarga pueda reiniciarse correctamente después de que el material haya permanecido inactivo.

Estas últimas pruebas de reinicio son más importantes de lo que muchos equipos esperan. Los polvos finos se comportan de manera diferente después de permanecer en reposo, especialmente si la humedad, las variaciones de temperatura o la compactación forman parte del entorno operativo.

Lo que suele pasarse por alto al comparar proveedores

Cuando las ofertas tienen precios similares, compare los aspectos que posteriormente afectan a la disponibilidad de la planta:

• Qué tan claramente define el proveedor los límites entre el alcance del silo y el alcance de los equipos auxiliares.
• Si la propuesta aborda el acceso para inspección y la sustitución de las piezas de desgaste.
• Cómo se describe el concepto de captación de polvo y alivio de presión durante el caso real de carga.
• Si los elementos auxiliares de descarga están integrados como una solución diseñada o se añaden como accesorios genéricos.
• Cuánta información operativa solicita el proveedor antes de finalizar el diseño.

Este último punto es una señal útil. Un socio industrial serio en materia de silos preguntará por el estado del material, el método de carga, el objetivo de descarga y las restricciones del emplazamiento. Si las preguntas son superficiales, el razonamiento de diseño que sustenta la oferta también puede serlo.

Un orden de actuación razonable para los equipos de proyecto

Para el almacenamiento de cenizas volantes de centrales eléctricas, el camino más claro suele ser el siguiente: definir el comportamiento de las cenizas y el escenario operativo, dimensionar el almacenamiento en función de la logística real, concretar el concepto de descarga y, a continuación, revisar el control del polvo en cada punto de transición de presión. Después, examine el acceso, el mantenimiento y el rendimiento del reinicio antes de aprobar el paquete final.

Si algún aspecto sigue siendo impreciso, no permita que el proyecto avance basándose únicamente en las dimensiones de la carcasa. En la manipulación de cenizas volantes, los problemas difíciles rara vez se encuentran en el volumen vacío de acero. Se sitúan en la entrada, el cono, la ruta de ventilación y los detalles operativos diarios que determinan si el sistema funciona limpiamente o sigue obligando al equipo de mantenimiento a intervenir.
