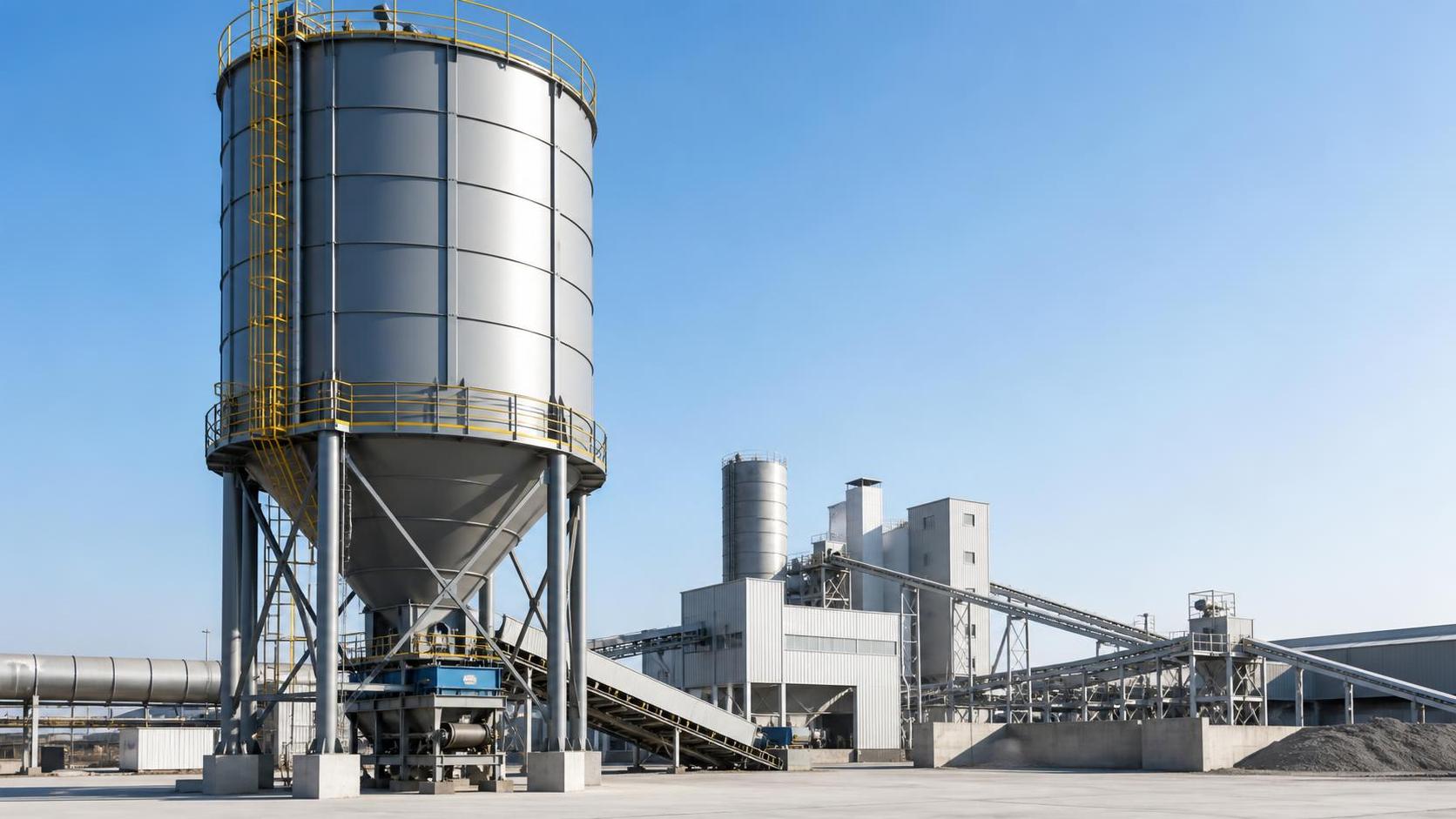

Consideraciones de diseño de silos de acero soldado para cargas pesadas de materiales a granel

Consideraciones de diseño para silos de acero soldado destinados a cargas pesadas de materiales a granel

Diseñar un silo de acero soldado para cargas pesadas de materiales a granel no consiste simplemente en dimensionar una carcasa cilíndrica para un volumen de almacenamiento objetivo. La parte difícil consiste en comprender cómo se comporta el material almacenado, cómo cambia ese comportamiento durante el llenado y la descarga, y cómo las fuerzas resultantes se transmiten a través de la carcasa, la tolva, los soportes y la cimentación. Un silo que parece adecuado bajo un cálculo simple de carga estática puede seguir presentando graves problemas de aptitud de servicio, fatiga, flujo, corrosión o seguridad después de entrar en funcionamiento.

Esto es particularmente relevante para materiales densos, abrasivos, cohesivos o sensibles a la humedad. El cemento, las cenizas volantes, los polvos minerales, los finos de clínker, los materiales relacionados con el carbón, los fertilizantes, los polvos químicos y algunos productos de grano pueden imponer exigencias muy diferentes a pesar de tener capacidades nominales de almacenamiento similares. Para los equipos de evaluación técnica, la cuestión central no es simplemente «¿Cuántas toneladas puede contener el silo?». Es si el sistema completo de silo de acero soldado puede soportar condiciones operativas realistas durante su vida útil prevista.

Comience por el sólido a granel, no por la placa de acero

Las propiedades del material a granel son el punto de partida para toda decisión de diseño fiable. La densidad aparente afecta a la presión vertical y lateral, pero es solo una parte del panorama. La distribución del tamaño de partículas, el contenido de humedad, la fricción con las paredes, la fricción interna, la abrasividad, la compresibilidad, la temperatura y la tendencia a apelmazarse o segregarse influyen en el patrón de carga dentro de un silo.

Un polvo seco de flujo libre puede descargarse con un patrón de flujo másico cuando la geometría de la tolva y el acabado de las paredes son adecuados. En cambio, un material cohesivo o parcialmente húmedo puede formar un canal estable sobre la salida, dejando zonas estancadas contra la pared. Estos dos comportamientos generan distribuciones de presión diferentes. La descarga excéntrica, la formación de chimeneas, la formación de puentes y el llenado asimétrico pueden generar tensiones localizadas que no se recogen en una hipótesis de carga vertical uniforme.

Por tanto, la caracterización del material debe solicitarse desde una fase temprana. Si se dispone de muestras representativas, las pruebas de propiedades de flujo pueden ayudar a establecer datos de fricción con las paredes y de función de flujo para el diseño de la tolva y la salida. Cuando no se dispone de datos de prueba, puede ser necesaria una base preliminar conservadora, pero debe identificarse como una hipótesis en lugar de tratarse como una propiedad confirmada del material. Esta distinción es importante cuando un proyecto pasa del dimensionamiento en fase de licitación a los planos de fabricación.

El rango operativo también merece atención. Un material que fluye aceptablemente en un entorno de planta controlado puede comportarse de manera diferente tras la exposición a humedad, periodos prolongados de almacenamiento, vibración repetida o variaciones de temperatura. Para silos utilizados en aplicaciones de materiales de construcción, generación eléctrica y productos químicos, el tiempo de almacenamiento puede ser tan relevante como el rendimiento diario.

Los casos de carga deben reflejar cómo se utilizará realmente el silo

El almacenamiento de materiales pesados a granel produce más que una única carga gravitatoria. La carcasa debe resistir las presiones de llenado, las presiones del material almacenado, las presiones de descarga, el viento, los efectos sísmicos cuando corresponda, los efectos de temperatura, las cargas de los equipos y las fuerzas locales introducidas por plataformas, soportes de tuberías, escaleras de acceso, filtros y transportadores. Una revisión de diseño sólida examina estas combinaciones en lugar de verificar cada elemento de forma aislada.

El llenado suele subestimarse. El transporte neumático puede introducir aire, fluctuaciones de presión y una distribución desigual del material. El transporte mecánico puede crear zonas de impacto concentrado. Si el material entra sistemáticamente cerca de un lado del techo o a través de una entrada mal situada, la trayectoria de carga puede volverse excéntrica incluso antes de que el silo esté lleno. La estructura del techo, el refuerzo de la entrada y las virolas superiores de la carcasa deben evaluarse para la disposición de carga real, no para una hipótesis genérica de llenado central.

La descarga es con frecuencia la condición más exigente. Cuando una salida está descentrada, cuando una de varias salidas se utiliza de forma independiente o cuando el flujo se inicia de manera desigual, el sólido almacenado puede imponer presiones no simétricas sobre las paredes. En casos severos, la inestabilidad local de la carcasa puede convertirse en el riesgo determinante. Los controles operativos pueden reducir esta exposición, pero el diseño no debe depender por completo de un comportamiento ideal del operador. La secuencia prevista de descarga, los equipos de recuperación y los procedimientos de emergencia deben figurar en la base de ingeniería.

Las condiciones de sobrepresión y vacío requieren el mismo tratamiento práctico. Una obstrucción del filtro, un evento de llenado neumático, un dispositivo de aislamiento cerrado o una rápida extracción de aire pueden afectar rápidamente a una estructura de pared delgada. La capacidad de ventilación, las disposiciones de alivio de presión y los límites admisibles de presión o vacío del recipiente deben coordinarse con el diseño del proceso. No son accesorios añadidos después del diseño estructural; forman parte de la definición de carga.

La estabilidad de la carcasa suele ser más crítica que la resistencia

En un silo de acero soldado, simplemente aumentar el espesor del acero no resuelve automáticamente todas las preocupaciones estructurales. Las carcasas cilíndricas son eficientes bajo tensiones de membrana uniformes, pero pueden ser sensibles al pandeo cuando se someten a compresión, vacío, carga localizada o presión desigual del material. La geometría, la separación de los rigidizadores, el detalle de las soldaduras, las aberturas y las condiciones de apoyo influyen en la estabilidad.

La carcasa inferior y la transición hacia la tolva son especialmente importantes porque las fuerzas convergen allí. Un cambio de geometría puede crear concentraciones de tensión, especialmente alrededor de marcos de salida, placas de refuerzo, ménsulas de soporte y transiciones soldadas. Una revisión de diseño debe examinar si la tolva transporta el material de forma predecible y si su conexión con el cuerpo cilíndrico permite una transferencia limpia de cargas.

Las aberturas requieren más que un refuerzo nominal. Las puertas de inspección, las boquillas para interruptores de nivel, las bocas de hombre, las tuberías de entrada y las conexiones de aireación interrumpen la continuidad de la carcasa. Debe considerarse su ubicación respecto a los rigidizadores, las costuras de soldadura y las zonas de alta presión. Las aberturas grandes cerca de zonas muy cargadas pueden requerir un análisis más detallado del que puede proporcionar un detalle estándar.

Las normas aplicables a silos y estructuras deben identificarse en la especificación del proyecto desde una etapa temprana. Dependiendo del mercado y de los requisitos contractuales, la base de diseño puede remitirse a normas relativas a las acciones sobre silos, estructuras de acero, viento, diseño sísmico, soldadura y requisitos locales de construcción. El conjunto de normas seleccionado debe ser compatible, en lugar de reunirse a partir de referencias no relacionadas. Los evaluadores técnicos deben solicitar un documento claro de base de diseño que muestre los casos de carga determinantes, las hipótesis de materiales, los factores de seguridad y los límites de uso.

La calidad de la soldadura es una cuestión estructural y de mantenimiento

La construcción soldada ofrece flexibilidad en diámetro, altura, configuración de la tolva e integración con equipos específicos del sitio. También significa que el control de fabricación tiene un efecto directo en el rendimiento. Las soldaduras longitudinales y circunferenciales, los elementos fijados, los rigidizadores y las transiciones deben realizarse conforme a un procedimiento de soldadura y un plan de inspección adecuados. El control de la distorsión es importante porque una carcasa fuera de redondez puede reducir la resistencia al pandeo y complicar el ajuste del techo, la tolva y los componentes de soporte.

Para servicios de alta exigencia, es útil distinguir entre soldaduras estructurales principales y elementos secundarios fijados. Un pequeño soporte puede parecer menor, pero la vibración repetida de los equipos conectados puede convertir el pie de su soldadura en un punto sensible a la fatiga. Los detalles de terminación de las soldaduras, la ubicación de los elementos fijados y el acceso para inspección merecen atención. Los perfiles de soldadura internos también pueden afectar a la acumulación de producto, especialmente con polvos pegajosos o materiales propensos a la acumulación.

Un plan práctico de calidad suele definir los requisitos de trazabilidad de materiales, los procedimientos de soldadura, las cualificaciones de los soldadores cuando lo exijan el contrato o las normas aplicables, las verificaciones dimensionales, el examen visual y cualquier ensayo no destructivo especificado. El alcance exacto debe corresponder al riesgo y a la norma del proyecto; no todas las soldaduras requieren el mismo método de inspección. Lo importante es que los criterios de aceptación se acuerden antes de la fabricación, en lugar de interpretarse después de la entrega.

El diseño de la cimentación y los soportes no puede separarse del silo

Un silo completamente cargado concentra una fuerza vertical considerable en su base o en sus patas de apoyo. El diseño de la cimentación debe tener en cuenta la carga vertical, el vuelco, las acciones horizontales, las fuerzas de anclaje, las condiciones del suelo, el comportamiento de asentamiento, el drenaje y la rigidez de la interfaz de soporte. Incluso una estructura de acero robusta puede desarrollar problemas de alineación si el asentamiento diferencial afecta a la cimentación anular o a los soportes de las patas.

La conexión entre la estructura metálica y las obras civiles debe definirse con precisión: disposición de los pernos de anclaje, tolerancias, detalles de placas base, requisitos de mortero de nivelación, elementos embebidos y referencias de elevación. Esto es particularmente importante cuando el silo se fabrica fuera del sitio y se monta en secciones. Las dimensiones ambiguas de la interfaz pueden conducir a modificaciones en campo, lo que rara vez es deseable alrededor de conexiones primarias portantes.

La selección del soporte cambia la lógica de diseño. Un silo de fondo plano apoyado en el suelo distribuye la carga de forma diferente a un silo de fondo de tolva sobre patas o una estructura portante. Las disposiciones elevadas mejoran el espacio libre para la descarga y pueden simplificar la integración del proceso, pero generalmente introducen reacciones concentradas mayores y una mayor sensibilidad a las acciones del viento y los sismos. La disposición adecuada depende de los requisitos de flujo de material, la superficie disponible, el acceso para mantenimiento y las limitaciones civiles locales, no solo del coste del acero.

La corrosión, la abrasión y la contaminación del producto requieren respuestas diferentes

La protección contra la corrosión exterior debe reflejar el entorno de instalación: exposición interior o exterior, condiciones costeras, emisiones industriales, puntos de retención de agua de lluvia y acceso para el mantenimiento del recubrimiento. Las condiciones internas pueden ser completamente diferentes. Algunos materiales son abrasivos pero químicamente neutros; otros son ligeramente abrasivos pero corrosivos en presencia de humedad. Un recubrimiento que funciona bien en el exterior puede no ser adecuado para el producto almacenado o puede generar problemas de contaminación.

La abrasión tiende a concentrarse en entradas, zonas de impacto, valles de la tolva, transiciones de salida y ubicaciones donde el material cambia de dirección. Los revestimientos antidesgaste, las placas de impacto reemplazables o los cambios en la geometría de las canaletas pueden ser más eficaces que aumentar el espesor de la carcasa en todo el recipiente. El objetivo es proteger el lugar donde se produce el desgaste sin introducir hendiduras inaccesibles ni dificultar innecesariamente las reparaciones futuras.

Para aplicaciones de grano relacionadas con alimentos, la condición superficial y la facilidad de limpieza pueden ser determinantes. Para materiales químicos, la compatibilidad con el producto y los agentes de limpieza puede ser decisiva. En todos los casos, las superficies en contacto con el material, los recubrimientos, los sellos y los accesorios deben evaluarse como un sistema.

El diseño de flujo debe ajustarse al objetivo operativo

La distinción entre flujo másico y flujo en embudo no es académica. El flujo másico favorece el movimiento de primero en entrar, primero en salir y puede reducir el inventario estancado, pero puede requerir tolvas más inclinadas, superficies de pared más lisas y salidas más grandes. El flujo en embudo puede ser aceptable para algunos materiales no degradables y puede permitir una geometría de tolva menos exigente, pero conlleva un mayor riesgo de regiones estancadas, segregación y descarga inconsistente.

Una ayuda de descarga no debe utilizarse como sustituto de una geometría deficiente. Las almohadillas de aireación, vibradores, cañones de aire, agitadores mecánicos y dispositivos de fluidización pueden ser adecuados para materiales específicos, pero cada uno modifica el entorno operativo y estructural. La vibración puede afectar a las conexiones y soldaduras; la aireación puede alterar la densidad aparente y el comportamiento de flujo; los dispositivos mecánicos añaden exigencias de mantenimiento. La mejor elección depende del comportamiento comprobado del material y de la tasa de descarga requerida.

Aquí también pueden tener un papel las soluciones de almacenamiento móviles más pequeñas. En proyectos de construcción temporales o con espacio limitado,Tanques móviles pequeños de cemento para obras de construcción pueden evaluarse por separado del almacenamiento permanente de alta capacidad. Sus hipótesis operativas, restricciones de transporte, disposición de soporte y frecuencia de llenado difieren de las de una gran estructura soldada fija, por lo que no deben evaluarse utilizando la misma lista de verificación simplificada.

Las disposiciones de seguridad deben diseñarse dentro de la configuración

La seguridad de los silos incluye integridad estructural, seguridad de acceso, gestión del polvo y control operativo. El acceso seguro a instrumentos de nivel, filtros, puntos de inspección, ventilaciones y equipos de techo debe considerarse durante el desarrollo de la disposición. Una escalera puede cumplir un requisito de acceso sobre el papel y, aun así, dificultar o hacer peligrosas las tareas de mantenimiento rutinario en la práctica. Las plataformas, barandillas, pasarelas, disposiciones de iluminación y consideraciones de rescate deben adaptarse a las tareas de mantenimiento previstas.

Los peligros del polvo requieren una evaluación específica del material. Cuando pueda haber polvo combustible, la clasificación de área aplicable, el enfoque de protección contra explosiones, las disposiciones de ventilación, la puesta a tierra y los procedimientos operativos deben determinarse conforme a los requisitos locales pertinentes. No es apropiado asumir que todos los polvos presentan el mismo nivel de peligro, ni que una disposición de ventilación de uso general sea adecuada para todos los materiales.

La instrumentación puede prevenir muchos incidentes evitables. Las alarmas de nivel alto, la protección independiente contra sobrellenado cuando esté justificada, la supervisión de presión, la medición de nivel adecuada para el producto y los enclavamientos claros entre los equipos de entrega y la capacidad del silo ayudan a controlar los eventos de llenado. Su utilidad depende de la calibración, la inspección y los procedimientos de respuesta del operador. Un sensor de nivel instalado en un lugar de difícil acceso no constituye un control de riesgo completo.

Qué debe solicitar una evaluación técnica antes de la aprobación

Una propuesta técnicamente completa para un silo de acero soldado debe hacer visibles sus hipótesis. La capacidad por sí sola es insuficiente. Los evaluadores deben poder revisar la base de diseño del material, el rango de densidad aparente, las características de flujo cuando se conozcan, la geometría del silo, el ángulo de la tolva, el tamaño de salida, los métodos previstos de llenado y descarga, la norma de diseño estructural, las cargas ambientales, la estrategia contra la corrosión, las reacciones de cimentación y las cargas de interfaz de los equipos.

También resulta útil solicitar planos de disposición general, el alcance de los cálculos estructurales, documentación de fabricación e inspección, especificaciones de recubrimiento, secuencia de montaje y una lista de exclusiones o responsabilidades del sitio. Las preguntas sobre conexiones de servicios, calidad del aire comprimido, límites de control eléctrico, presión de entrega y capacidad de elevación del sitio a menudo revelan deficiencias antes de que se conviertan en problemas de construcción.
