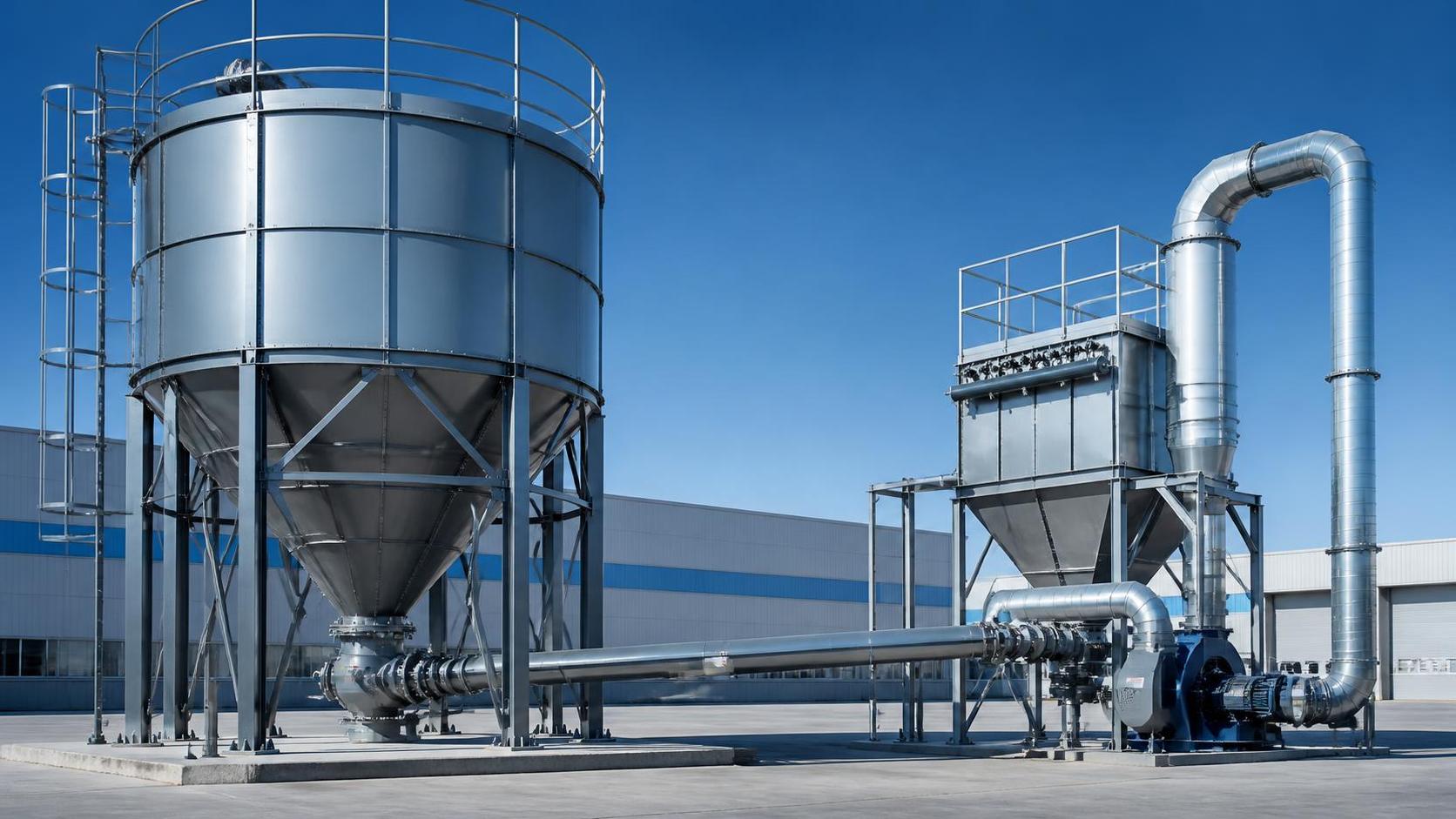

Adquisición de silos de acero soldado: especificaciones que reducen las modificaciones en obra

Para los equipos de compras, seleccionar un silo de acero soldado no se trata solo de la capacidad de almacenamiento y el precio. La cuestión comercial más importante es si el equipo llegará listo para conectarse en el sitio o si desencadenará una serie de modificaciones en campo que involucren obras civiles, estructuras de acero, controles eléctricos, captación de polvo y equipos de manejo de materiales.

Esta distinción es importante porque las modificaciones en el sitio rara vez son costos aislados. Una abertura de descarga revisada puede requerir un nuevo soporte para la tolva. Un cambio en la elevación del silo puede modificar el trazado del transportador. La falta de un caso de carga para la cimentación puede retrasar los trabajos de hormigón. Una vez que la construcción y la entrega de equipos siguen calendarios paralelos, incluso una discrepancia menor en los planos puede convertirse en un problema de puesta en marcha.

Por lo tanto, para los compradores de proyectos de granos, materiales de construcción, energía y productos químicos, el objetivo práctico no es simplemente adquirir un silo de acero soldado con un precio unitario aceptable. Es comprar un sistema de almacenamiento cuyas dimensiones, interfaces, supuestos operativos y documentación se ajusten al proyecto real antes de que comience la fabricación.

La capacidad es el punto de partida, no la especificación

La capacidad nominal de almacenamiento suele ser la primera cifra que se analiza, pero puede crear una falsa sensación de comparabilidad. Dos silos descritos con el mismo tonelaje pueden funcionar de manera diferente porque el volumen útil depende de la densidad aparente del material, la humedad, el ángulo de reposo, el nivel de llenado, la geometría de la tolva y el material retenido debajo de la salida.

Una especificación de compra debe indicar el material previsto y la densidad aparente de diseño, en lugar de basarse únicamente en una etiqueta de capacidad. Los granos, el cemento, las cenizas volantes, el polvo de carbón, los finos minerales y las materias primas químicas no imponen las mismas exigencias a la envolvente, el cono, la salida o los equipos auxiliares de flujo. Un silo que almacena satisfactoriamente un material puede formar puentes, segregar o retener residuos excesivos cuando se utiliza para otro.

Los compradores también deben diferenciar entre capacidad bruta y capacidad operativa. La capacidad bruta describe el volumen físico interno bajo un nivel de llenado definido. La capacidad operativa refleja la cantidad que puede cargarse, almacenarse y descargarse en condiciones normales de funcionamiento. Si el proyecto depende de un número fijo de días de operación o de horas de producción de inventario, la capacidad operativa es la cifra que debe vincularse al cálculo del proceso.

Esto es especialmente relevante en proyectos de escala media, donde los compradores pueden comparar opciones estandarizadas comoSilos de 100-300 toneladas con configuraciones fabricadas a medida. Los tamaños estandarizados pueden reducir el tiempo de ingeniería y mejorar la previsibilidad de la entrega, pero solo cuando las propiedades del material y la disposición del sitio se ajustan al rango de diseño estándar.

Las dimensiones deben tratarse como datos de interfaz

Muchas modificaciones evitables en el sitio comienzan con una revisión dimensional incompleta. El diámetro y la altura totales son importantes, pero no son suficientes para la planificación de la instalación. El paquete de compra debe identificar cada dimensión que afecte las obras civiles, las holguras, el acceso, el transporte y las conexiones con los equipos circundantes.

• Altura total desde el nivel de piso terminado hasta el techo o el componente externo más alto
• Diámetro de la envolvente, ángulo del cono, diámetro de salida de la tolva y elevación de descarga
• Círculo de pernos de anclaje, tamaño y cantidad de pernos, y detalles de la placa base
• Distancia desde la línea central del silo hasta el equipo de descarga, escaleras, plataformas y aberturas de inspección
• Altura libre requerida para boquillas de carga, elevadores, transportadores de tornillo o líneas neumáticas
• Espacio de mantenimiento para válvulas, sensores de nivel, filtros, motores y dispositivos de seguridad

Estos detalles deben emitirse en un plano de disposición general controlado antes de liberar los trabajos de cimentación. Una confirmación verbal de que el silo se “ajustará al sitio” no es suficiente. Compras debe preguntar si el plano del proveedor representa una disposición final de fabricación o un plano de referencia preliminar sujeto a revisiones posteriores.

El riesgo no se limita a conflictos de huella. Una línea de techo más alta de lo esperado puede interferir con una viga existente de almacén o una galería de carga. Un nivel de descarga demasiado bajo puede impedir la instalación del transportador de tornillo previsto. Una escalera de acceso ubicada en el lado incorrecto puede entrar en conflicto con la circulación de vehículos o un pasillo de mantenimiento. Estos son conflictos relativamente sencillos sobre el papel y costosos una vez que el acero y el hormigón están instalados.

Las cargas de cimentación deben reflejar las condiciones operativas

El diseño de la cimentación suele transferirse entre el proveedor del equipo, el contratista civil y el ingeniero del proyecto. Cuando las responsabilidades no están claras, la cimentación puede diseñarse para el peso vacío del silo y la carga nominal de material, sin considerar el viento, los efectos sísmicos, las cargas excéntricas, el movimiento térmico o las cargas dinámicas de los equipos de llenado y descarga.

Los compradores deben solicitar un cuadro de cargas que separe las cargas permanentes, las cargas operativas, las cargas de viento, las cargas sísmicas cuando corresponda, las cargas de los equipos y las reacciones de los anclajes. También debe especificar la norma de diseño asumida y las condiciones en las que se aplican los valores. Los requisitos de los códigos locales, las zonas de viento del sitio, las clasificaciones sísmicas, las condiciones del suelo y las normas de seguridad de la planta deben ser revisados por el ingeniero responsable del proyecto, en lugar de asumirse a partir de una plantilla genérica del proveedor.

Para silos elevados, la estructura de soporte merece el mismo nivel de escrutinio que la envolvente. Las columnas, vigas anulares, arriostramientos, plataformas y soportes de descarga pueden introducir fuerzas laterales y torsionales que no resultan evidentes en una cotización de capacidad. Si debajo del cono se instalarán un alimentador de tornillo, una válvula rotativa, un transportador neumático o un dispositivo vibratorio, el proveedor debe confirmar si sus cargas de soporte están incluidas en la estructura del silo o si deben ser soportadas de forma independiente por el sitio.

Una pregunta útil para compras es: “¿Qué información de cimentación puede utilizarse para la construcción sin reservas?” Si la respuesta no es clara, las obras civiles no deben avanzar sobre la base de bocetos preliminares.

El diseño de descarga determina si el material almacenado realmente se moverá

El rendimiento del almacenamiento se evalúa en la descarga, no cuando el silo está lleno. Los compradores deben evitar tratar la salida como una selección menor de accesorios. El tamaño de la salida, el ángulo de la tolva, el acabado superficial, el patrón de flujo interno, el diseño del alimentador y el método de asistencia al flujo deben adecuarse al material.

Los granos de flujo libre pueden requerir una disposición diferente de la necesaria para alimentos pegajosos, polvo fino, material con alto contenido de humedad o productos propensos al apelmazamiento. Para los polvos, una salida nominalmente grande no garantiza una descarga uniforme. Aún pueden producirse formación de puentes, flujo en chimenea, segregación y compactación si la geometría y el alimentador no son adecuados. Un dispositivo vibratorio puede ayudar con algunos materiales, pero también puede generar problemas de fatiga o flujo desigual si se selecciona como solución posterior.

Los documentos de compra deben identificar la tasa de descarga esperada, el modo de operación, el número de arranques por día, si se requiere descarga continua o por lotes y el nivel aceptable de material residual. Estos requisitos afectan la selección de compuertas deslizantes, válvulas rotativas, alimentadores de tornillo, almohadillas de aire, sistemas de fluidización, vibradores y otros accesorios.

También es importante aclarar la responsabilidad en la interfaz. ¿El proveedor del silo suministra únicamente la brida de salida, o también la compuerta y el alimentador? ¿Quién suministra la canaleta de transición hacia el transportador aguas abajo? ¿Quién verifica que la capacidad del alimentador coincida con la demanda del proceso? Estas preguntas evitan una brecha común en los proyectos, en la que cada proveedor suministra un componente mecánicamente completo, pero nadie asume la responsabilidad de la trayectoria de flujo en su conjunto.

La protección contra la corrosión debe basarse en la exposición, no en un acabado genérico

Un silo de acero soldado puede instalarse en interiores, exteriores, cerca de aire costero, en zonas agrícolas húmedas, junto a operaciones de cemento o dentro de instalaciones de procesamiento químico. El sistema de recubrimiento debe seleccionarse según las condiciones reales de exposición, no describirse simplemente como “pintura anticorrosiva”.

Los compradores deben solicitar el método de preparación del sustrato, el tipo de recubrimiento, el espesor de película seca, el número de capas, el procedimiento de reparación y los supuestos de vida útil esperada. Los elementos galvanizados, las placas de envolvente pintadas, las superficies de contacto de acero inoxidable y los accesorios atornillados pueden requerir tratamientos diferentes. Cuando el material almacenado sea corrosivo o sea probable la condensación, las superficies internas y las juntas críticas requieren especial atención.

El riesgo de corrosión no siempre es visible en la envolvente principal. Las penetraciones del techo, los conos de descarga, los accesorios soldados, las conexiones de escaleras, las zonas de anclaje y las áreas alrededor de los filtros de polvo pueden deteriorarse más rápidamente porque retienen humedad o acumulan polvo de proceso. Si el silo estará sujeto a limpieza frecuente, lavado o ciclos térmicos, esas condiciones deben comunicarse desde el inicio.

Para aplicaciones alimentarias o de piensos, los compradores también pueden necesitar considerar la facilidad de limpieza, el control de contaminación y la idoneidad de los materiales que entran en contacto con el producto. Para aplicaciones químicas, debe confirmarse la compatibilidad con la sustancia específica almacenada, incluida la concentración, la temperatura, el contenido de humedad y la posible exposición a vapores. Las afirmaciones generales de construcción “resistente a productos químicos” no son suficientes sin un medio y un rango operativo definidos.

Las interfaces de instalación son responsabilidad de compras

Los problemas de instalación a menudo se describen como cuestiones del contratista, pero muchos se originan en la orden de compra. Un silo puede fabricarse correctamente y aun así ser difícil de instalar porque los puntos de izaje, las secciones de envío, las tolerancias de montaje, las rutas de acceso o los planos de interfaz no se definieron en la etapa de compra.

Antes de la adjudicación, el comprador debe verificar la configuración de entrega. ¿El silo de acero soldado llegará como una unidad completa soldada en taller, como grandes secciones prefabricadas o como componentes para ensamblaje en sitio? Esto afecta los permisos de transporte, la capacidad de la grúa, el espacio de descarga, los requisitos de soldadura en campo y la duración de la construcción. Un diseño que reduce la soldadura en sitio puede mejorar la uniformidad y acortar la instalación, pero puede ser poco práctico si la ruta hasta la planta no puede acomodar las dimensiones de envío.

El alcance también debe identificar quién proporciona las grúas, los planes de izaje, los andamios, la energía temporal, los consumibles de soldadura en campo, los ensayos no destructivos cuando se requieran, los retoques de recubrimiento y las verificaciones finales de alineación. Las responsabilidades de instalación deben estar alineadas con las condiciones de garantía. Un proveedor puede garantizar el equipo fabricado y, al mismo tiempo, excluir defectos causados por izajes no autorizados, anclajes modificados, tuberías sin soporte o alteraciones en campo.

El polvo, la ventilación y las funciones de seguridad no pueden tratarse como extras opcionales

Dependiendo del material y del proceso, el llenado de un silo puede generar polvo, cambios de presión y condiciones potencialmente peligrosas. El nivel requerido de captación de polvo, alivio de presión, detección de nivel, puesta a tierra, protección de acceso y aislamiento de emergencia debe establecerse durante la especificación, no añadirse después de una revisión de seguridad del sitio.

Para entornos con polvo combustible, la evaluación de seguridad aplicable y los requisitos locales deben ser determinados por partes cualificadas. Compras no debe asumir que un filtro o venteo de techo estándar es adecuado para todos los materiales. Del mismo modo, las alarmas de alto nivel, la protección contra sobrellenado, las jaulas de acceso, las barandillas y las disposiciones de bloqueo deben evaluarse como necesidades operativas, no solo como opciones de costo.

Cuando el equipo se instale en una planta con normas eléctricas y de seguridad establecidas, los compradores deben proporcionar dichas normas a los licitadores con anticipación. De lo contrario, las cotizaciones pueden parecer comparables mientras excluyen diferentes niveles de instrumentación, protección y documentación.

Evalúe la cotización como un mapa de alcance

El precio cotizado más bajo puede resultar engañoso cuando los proveedores definen sus límites de manera diferente. Una cotización puede incluir un filtro de techo, plataforma, escalera, interruptores de nivel, compuerta de descarga y supervisión de instalación; otra puede incluir únicamente el cuerpo de acero. Compararlas solo por el costo por tonelada de capacidad traslada el riesgo al equipo del proyecto.

Una comparación práctica debe separar el silo base, los soportes estructurales, el sistema anticorrosivo, los equipos de carga y descarga, los instrumentos eléctricos, los dispositivos de seguridad, el transporte, el apoyo a la instalación, la puesta en marcha, los repuestos y la documentación. Las exclusiones deben revisarse con la misma atención que los elementos incluidos.

Los compradores también deben solicitar un calendario de documentos. Como mínimo, esto suele incluir planos de disposición general aprobados, datos de carga de cimentación, planos de montaje, detalles de interfaz, certificados de materiales cuando sean contractualmente requeridos, registros de recubrimiento, informes de inspección, instrucciones de operación y repuestos recomendados. El conjunto exacto de documentos depende de los requisitos del proyecto, pero el principio es constante: la información necesaria para los equipos civiles, mecánicos, eléctricos y de operaciones debe llegar con suficiente antelación para poder utilizarse.

La mejor especificación reduce las decisiones después de la orden de compra

Un silo de acero soldado bien adquirido no elimina todos los ajustes en campo. Las plantas existentes, las condiciones variables del material y los cambios en los calendarios de construcción aún pueden generar problemas prácticos. Sin embargo, el comprador puede reducir el número de decisiones que deben tomarse bajo presión en el sitio.

Los paquetes de compra más sólidos definen el material, la capacidad útil, las dimensiones, las reacciones de cimentación, el régimen de descarga, la exposición ambiental, las interfaces de equipos, los límites de instalación y los criterios de aceptación en un conjunto coordinado de requisitos. También identifican qué supuestos siguen sujetos a confirmación de ingeniería.

Este enfoque cambia la conversación de compra. En lugar de preguntar qué proveedor puede ofrecer el precio de silo más bajo, el equipo puede preguntar qué propuesta tiene más probabilidades de llegar con la geometría correcta, el comportamiento operativo adecuado y la menor cantidad de sorpresas después de que se haya vertido el hormigón.
