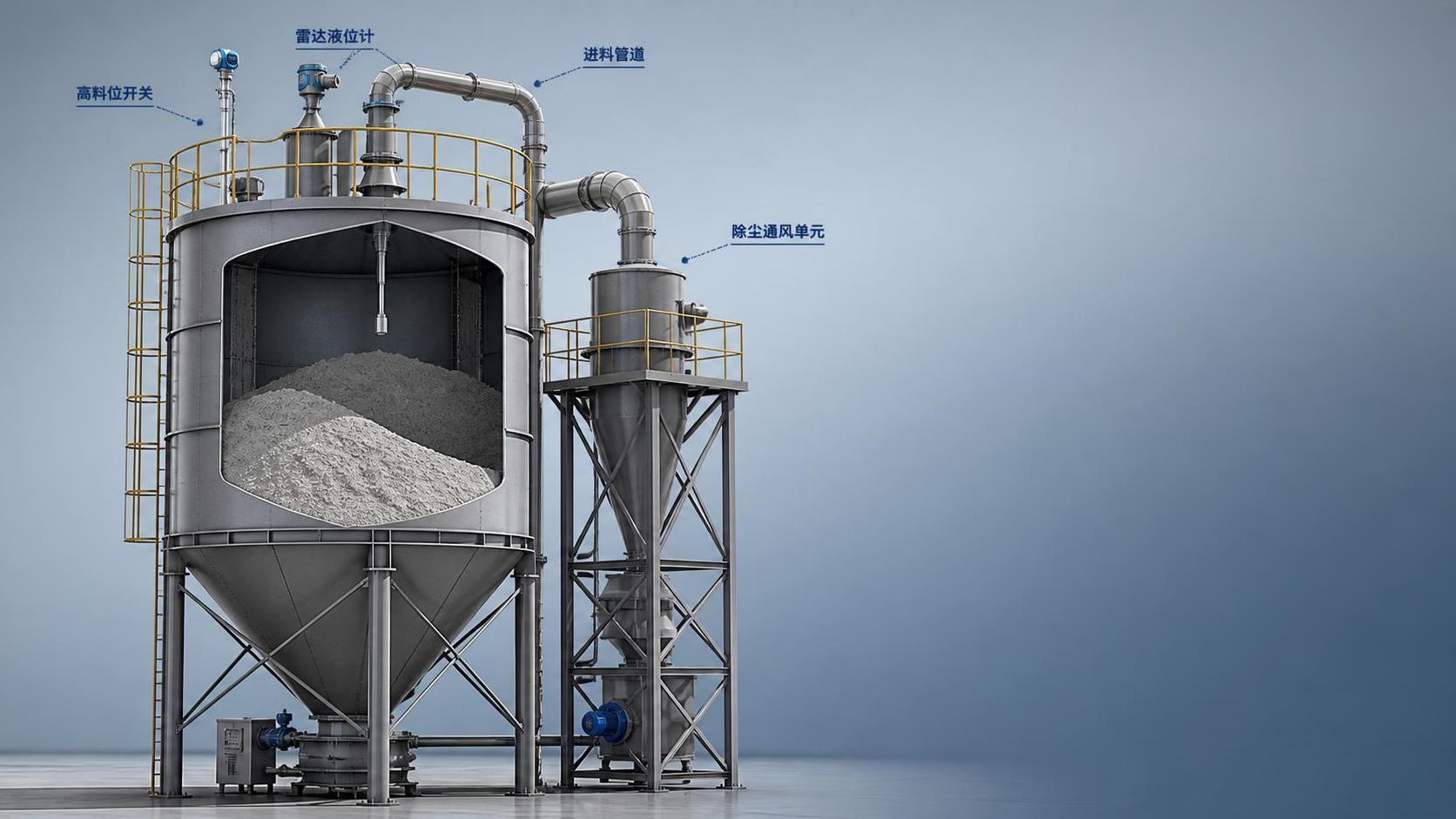

Cuándo los tanques de almacenamiento de sólidos a granel necesitan monitoreo de nivel y protección contra sobrellenado

La monitorización del nivel y la protección contra el sobrellenado se vuelven necesarias en los tanques de almacenamiento de sólidos a granel secos en cuanto el material almacenado puede formar puentes, compactarse, fluidificarse, generar polvo o dañar los equipos posteriores cuando se interpreta incorrectamente el nivel real de llenado. En términos técnicos, esta necesidad no está determinada únicamente por el tamaño del tanque. Depende del comportamiento del material, la geometría del recipiente, la velocidad de llenado, el patrón de descarga y las consecuencias de una señal de nivel errónea. Un pequeño depósito diario que manipula polvo de cemento mediante llenado neumático puede requerir una protección más estricta que un tanque de mayor tamaño que almacena un producto granular de flujo libre, ya que los pulsos de presión, la concentración de polvo y los aumentos repentinos del caudal de llenado pueden ocultar la verdadera condición del espacio libre superior.

En los almacenamientos destinados a grano, cal, cenizas volantes, polvo mineral, pellets de plástico, negro de carbón, intermedios químicos o aditivos secos mezclados, la primera señal de advertencia suele ser la inconsistencia del proceso y no un desbordamiento visible. Un tanque puede parecer que todavía tiene capacidad disponible mientras el material ya ha formado un cono bajo la entrada, una bóveda estable o una acumulación compactada contra una pared lateral. En estas condiciones, los operadores pueden continuar alimentando el producto hasta que la carga del techo, el sistema de venteo, la unidad filtrante o las tuberías de entrada queden expuestos a esfuerzos superiores al rango de operación previsto. Por lo tanto, la protección contra el sobrellenado está relacionada tanto con la integridad mecánica como con el control del inventario.

Situaciones que normalmente requieren una monitorización específica

Los tanques de almacenamiento de sólidos a granel secos suelen necesitar dispositivos de nivel continuo o puntual cuando existe cualquiera de las siguientes condiciones: es imposible realizar inspecciones visuales intermitentes, el llenado está automatizado, el material es polvoriento u opaco, el techo está cerrado o el tanque es lo suficientemente alto como para que los métodos de medición manual resulten poco prácticos. En instalaciones interiores, los puntos de transferencia cerrados y las líneas de visión limitadas hacen que la verificación manual no sea fiable. En instalaciones exteriores, la condensación, las variaciones de temperatura y las vibraciones pueden interferir con las suposiciones basadas únicamente en el tiempo de funcionamiento del alimentador o en los registros de entrega de los camiones.

Una alta velocidad de llenado es uno de los factores desencadenantes más claros. El transporte neumático puede elevar rápidamente el nivel del material, especialmente en aplicaciones de cemento, cenizas volantes o minerales finos. Cuando el recipiente se aproxima a la parte superior, incluso un breve retraso en la detención del soplador o de la válvula rotativa puede enviar material a las carcasas de los filtros, los conjuntos de alivio de presión o los conductos de venteo. Un depósito de grano alimentado lentamente puede ofrecer más tiempo de respuesta, pero si presenta una carga excéntrica en la entrada o un flujo interno deficiente, una lectura baja incorrecta también puede provocar un sobrellenado sin que se active ninguna alarma de proceso llamativa.

Otra condición se presenta cuando el sólido almacenado tiene características de flujo deficientes y variables. La absorción de humedad, la variación del tamaño de partícula y la compactación durante el transporte pueden cambiar la forma en que el material se asienta en el tanque. Un polvo recibido después de un transporte de larga distancia puede entrar como material suelto y posteriormente formar grumos cerca de la pared. Los pellets que normalmente fluyen bien pueden atascarse si se acumulan finos. En estos casos, un único interruptor de nivel puntual de bajo costo situado en un solo lugar puede ser insuficiente, ya que solo confirma el contacto local y no el perfil general de la superficie.

Por qué el diseño del tanque modifica los requisitos de monitorización

La forma y la construcción de los tanques de almacenamiento de sólidos a granel secos influyen considerablemente en los puntos donde se producen errores de medición. En silos de acero soldados o atornillados con tolvas cónicas inclinadas, la descarga puede ser de flujo másico o de flujo en embudo, dependiendo del acabado de la pared, el ángulo de la tolva y las propiedades de fricción del producto. El flujo en embudo tiende a dejar zonas estancadas, por lo que un sensor instalado sobre la línea central de la salida puede indicar una región vacía mientras el material permanece compactado alrededor del perímetro. Esto es importante para las alarmas de nivel bajo, pero también afecta a la lógica de protección contra el sobrellenado, ya que las suposiciones incorrectas sobre la capacidad utilizable fomentan un llenado adicional.

La estructura del techo también es importante. Los tanques con accesos estrechos en el techo, múltiples elementos de refuerzo o numerosas boquillas pueden crear zonas muertas para los sensores sin contacto. Los dispositivos de radar, ultrasónicos y de radar de onda guiada responden de manera diferente a las obstrucciones internas, las superficies inclinadas, las nubes de polvo y las acumulaciones. Si el techo incluye una tubería central de llenado y un receptor de filtro cercano, el haz del sensor puede captar reflexiones falsas a menos que la boquilla de montaje, el ángulo de orientación y la distancia de supresión se seleccionen cuidadosamente.

El material de construcción influye en la exposición al mantenimiento. Los tanques de acero al carbono utilizados para materiales cementosos suelen estar expuestos a la abrasión en la entrada y a la acumulación de recubrimientos en la parte superior de la envolvente. Los componentes internos de acero inoxidable o revestidos pueden seleccionarse cuando son relevantes la contaminación, la corrosión o los productos químicos agresivos. En todos los casos, las partes del sensor en contacto con el producto, los materiales de sellado y las cubiertas de los cables deben ser compatibles con la temperatura del polvo, las condiciones electrostáticas y la compatibilidad química. Un interruptor de nivel que funciona en un flujo de grano seco puede no mantener la estabilidad en cenizas calientes o polvo alcalino.

Dónde fallan las suposiciones de medición simples

Un error común consiste en suponer que una lectura de nivel representa la masa almacenada. Los tanques de almacenamiento de sólidos a granel secos no se comportan como los tanques de agua. La densidad aparente puede variar de una carga a otra, y el ángulo de reposo cambia con el contenido de humedad y de finos. Una lectura del 70 % de altura no significa necesariamente el 70 % del inventario utilizable. Para el control del proceso esto puede ser aceptable, pero para la prevención del sobrellenado el sistema debe basarse en el punto físico máximo de llenado seguro del recipiente y no únicamente en el tonelaje estimado.

Otro error frecuente es confiar en la programación de las entregas como medida de protección. Si se conocen los volúmenes descargados por los camiones, algunos centros suponen que también conocen la capacidad restante del tanque. Este enfoque falla cuando las extracciones anteriores fueron inexactas, cuando el material residual permaneció formando un puente o cuando el tanque no se vació por completo debido a la formación de canales. Como resultado, una entrega puede superar el volumen disponible aunque la documentación indique que existe espacio suficiente.

También existe una tendencia a considerar que todas las alarmas de nivel alto proporcionan protección contra el sobrellenado. Están relacionadas, pero no son idénticas. Una alarma de nivel alto de proceso puede advertir que el tanque se aproxima a un límite operativo normal. Un dispositivo independiente contra el sobrellenado debe instalarse en el nivel máximo permitido, antes de que el material alcance componentes internos vulnerables o las rutas de venteo, y debe activar una acción clara, como el cierre de la alimentación, una lógica de desvío o un enclavamiento aguas arriba. Si ambas funciones dependen del mismo instrumento y este deriva, las dos capas pueden fallar simultáneamente.

Cómo elegir el método de detección adecuado

La selección depende de si el objetivo es seguir la tendencia del inventario, confirmar un punto de corte de transferencia o evitar un desbordamiento peligroso. La medición continua suele ser útil para planificar y equilibrar el almacenamiento, mientras que los interruptores de nivel puntual proporcionan alarmas discretas en posiciones de nivel alto-alto o bajo-bajo. Muchas instalaciones utilizan ambos, ya que sus modos de fallo son diferentes.

El radar suele elegirse para tanques altos, condiciones polvorientas y aplicaciones en las que la medición sin contacto reduce los problemas de acumulación en la superficie del sensor. Puede funcionar bien con polvos secos y granulados, pero las obstrucciones internas, las boquillas estrechas y los materiales de baja constante dieléctrica pueden requerir una verificación específica en el sitio. Los dispositivos ultrasónicos pueden verse afectados por polvo intenso, gradientes de temperatura y superficies inclinadas, por lo que son menos tolerantes en servicios de llenado neumático de alta densidad.

Los interruptores de paleta rotativa siguen siendo habituales para polvos y granulados porque son mecánicamente sencillos y fáciles de comprender, aunque requieren una selección correcta del par, la longitud de inserción y la ubicación de montaje. Las sondas vibratorias pueden ser adecuadas para materiales finos si la acumulación está controlada. Los interruptores capacitivos pueden funcionar eficazmente, pero el margen de calibración debe tener en cuenta la variabilidad del producto y el recubrimiento de las paredes. El radar de onda guiada puede utilizarse cuando la geometría del tanque dificulta la medición en espacio libre, aunque deben prestarse atención a la carga sobre la sonda y a la abrasión.

En algunos proyectos que incluyen geometrías inusuales, compartimentos divididos, entradas desplazadas o requisitos de descarga mixtos, los equipos de diseño consideranSilos y tanques de almacenamiento no estándar personalizados porque la colocación de los sensores, la orientación de las boquillas y el acceso para el mantenimiento son más fáciles de gestionar cuando la disposición del recipiente refleja el patrón real de llenado en lugar de un dibujo genérico de la envolvente.

La protección contra el sobrellenado es un sistema, no un único dispositivo

Una disposición eficaz suele incluir el recipiente de almacenamiento, el equipo de llenado, la ruta de venteo, la lógica de alarma y la respuesta de parada. Si un interruptor de nivel alto-alto se dispara, pero el transportador de tornillo, el soplador, el elevador de cangilones o la válvula desviadora no se detienen rápidamente, la finalidad de protección queda incompleta. Del mismo modo, una señal de parada que funciona en el panel de control puede fallar en la práctica si ya hay material en el volumen de retardo de la línea de transporte. Los sistemas neumáticos pueden seguir impulsando sólidos después de retirar la orden de alimentación, por lo que la elevación del interruptor debe tener en cuenta el material transportado residual.

Los filtros de venteo y los componentes de alivio de presión requieren la misma atención. En los servicios de sólidos a granel secos, algunos eventos de sobrellenado aparecen inicialmente como obstrucción del filtro, liberación de polvo alrededor de las juntas o fluctuaciones de presión, y no como un derrame visible desde el techo. Si el recipiente se llena demasiado, el producto puede golpear directamente los elementos filtrantes o entrar en espacios destinados únicamente al paso de aire. Esto puede acortar la vida útil del filtro, alterar el equilibrio de presión y dejar depósitos ocultos que posteriormente se endurecen.

La independencia de las señales también es importante. Cuando las consecuencias del sobrellenado son graves, es conveniente separar la indicación de nivel normal del disparo final de nivel alto utilizando diferentes principios de detección o, al menos, circuitos y vías de alimentación independientes. El objetivo es evitar que un único bloqueo, error de calibración o fallo de cableado inutilice simultáneamente la monitorización y la protección.

Detalles de instalación que afectan a la fiabilidad

Los dispositivos adecuados funcionan mal cuando se montan en el lugar incorrecto. Un interruptor de nivel alto situado directamente bajo el flujo de llenado puede recibir el impacto del material que cae, quedar recubierto de polvo o activarse por una acumulación local mientras el resto del tanque todavía dispone de espacio. Colocarlo ligeramente alejado de la entrada principal puede reducir este problema, pero si el producto forma acumulaciones asimétricas, ese desplazamiento puede generar el error contrario. La ubicación de montaje debe seguir el patrón de llenado previsto y no únicamente la conveniencia mecánica.

La longitud de inserción y la distancia de separación de la boquilla suelen pasarse por alto. Un interruptor enterrado dentro de una boquilla larga puede no entrar en contacto con el producto a la elevación prevista. Un radar instalado en una boquilla demasiado estrecha o alta puede sufrir ecos falsos. Las sondas de cable flexible necesitan suficiente espacio libre respecto de escaleras, refuerzos y paredes. En tanques expuestos a vibraciones, el soporte del cable y el sellado del prensaestopas requieren atención, ya que los fallos eléctricos intermitentes pueden imitar condiciones de proceso inestables.

El acceso para la limpieza y las pruebas funcionales debe considerarse antes de la fabricación. Es menos probable que un dispositivo montado en el techo, al que no se puede acceder sin medios provisionales complejos, sea inspeccionado con la frecuencia que realmente necesita el proceso. Esto resulta relevante en tanques que almacenan harinas pegajosas, polvos húmedos o productos que generan costras en la parte superior. Incluso un instrumento robusto puede volverse poco fiable si la acumulación modifica su superficie de detección.

Cuándo los registros de adquisición e instalación no son suficientes

La documentación que demuestra que un sensor fue pedido para un tanque de almacenamiento de sólidos a granel secos no confirma que la protección sea adecuada. La especificación debe coincidir con las características de las partículas, el rango de temperatura, la exposición del recipiente a presión o vacío, la clasificación de área peligrosa cuando corresponda, el tendido de cables, el tamaño de la brida y el método de limpieza previsto. Una incompatibilidad suele aparecer cuando se instala un instrumento adecuado para pellets de flujo libre en un polvo cohesivo o cuando se utiliza un material de junta estándar en un lugar donde el polvo químico ataca el sellado.

El transporte y el montaje también pueden alterar el rendimiento. Las secciones largas del recipiente pueden llegar con la orientación de las boquillas modificada por razones prácticas de transporte. Durante el montaje en campo, un puerto de sensor puede terminar demasiado cerca de una barandilla, un cuerpo de venteo o un nervio de refuerzo. Si el plano de instalación no se comprueba nuevamente con la disposición real del techo del tanque, el dispositivo puede cumplir con la orden de compra y, aun así, tener obstruida la trayectoria de medición.

Para condiciones de proceso no estándar, incluidos ángulos de cono inusuales, boquillas laterales adaptadas o espacio limitado sobre el techo, algunas instalaciones evalúanSilos y tanques de almacenamiento no estándar personalizados porque la propia disposición del recipiente puede necesitar ajustes antes de que cualquier tecnología de monitorización de nivel pueda funcionar de forma constante.

Señales de mantenimiento que no deben ignorarse

Las líneas de tendencia erráticas, los disparos repetidos de nivel alto durante llenados parciales y la necesidad de recalibraciones frecuentes suelen indicar un problema del proceso y no únicamente un instrumento defectuoso. La acumulación de polvo en la superficie del sensor, la condensación dentro del conducto, la aireación producida por el llenado neumático y los cambios en la mezcla del producto pueden distorsionar las lecturas. Por lo tanto, una respuesta de mantenimiento debe incluir la inspección del estado interior del recipiente, el rendimiento del venteo y el patrón real de flujo del material.

Las pruebas funcionales deben verificar la función de protección real y no solo la indicación del panel. Esto significa confirmar si el interruptor cambia de estado al nivel de material previsto o bajo una condición simulada, si la señal llega correctamente a la lógica de control y si el equipo de llenado se detiene dentro del tiempo permitido. Si el sistema utiliza una parada retardada, los ajustes del temporizador deben reflejar el retardo real de la transferencia y no valores supuestos copiados de otro tanque.

Cuando los tanques alternan entre distintos productos, los residuos de limpieza pueden modificar el umbral de detección. Por ejemplo, el polvo fino residual que queda después de los pellets puede acumularse en las sondas y crear una falsa condición de cobertura. El plan de mantenimiento debe reflejar la frecuencia de cambio de producto y no únicamente los intervalos del calendario.

Umbral práctico para decidir cuándo se necesita protección

Si una lectura de nivel errónea puede provocar la liberación de polvo, una carga estructural sobre el techo, el bloqueo de componentes de venteo, la contaminación por llenado cruzado o la interrupción de un proceso de alimentación controlado, la monitorización de nivel específica y la protección contra el sobrellenado deben considerarse parte de la base de diseño del tanque. Si el tanque se llena de forma automática, remota, rápida o sin línea de visión directa, esta necesidad es aún mayor. Cuando el material almacenado es cohesivo, abrasivo, de baja densidad, sensible a la humedad o electrostáticamente activo, el método de monitorización debe revisarse de acuerdo con dichas propiedades en lugar de seleccionarse como un accesorio estándar.

Los tanques de almacenamiento de sólidos a granel secos funcionan de forma segura cuando la elección del instrumento, los detalles de montaje y la lógica de parada reflejan el comportamiento real del sólido almacenado. El punto en el que la monitorización se vuelve necesaria suele alcanzarse antes de lo esperado, especialmente cuando se tienen en cuenta la variabilidad del proceso, el retardo del transporte y las suposiciones erróneas sobre el volumen utilizable.
