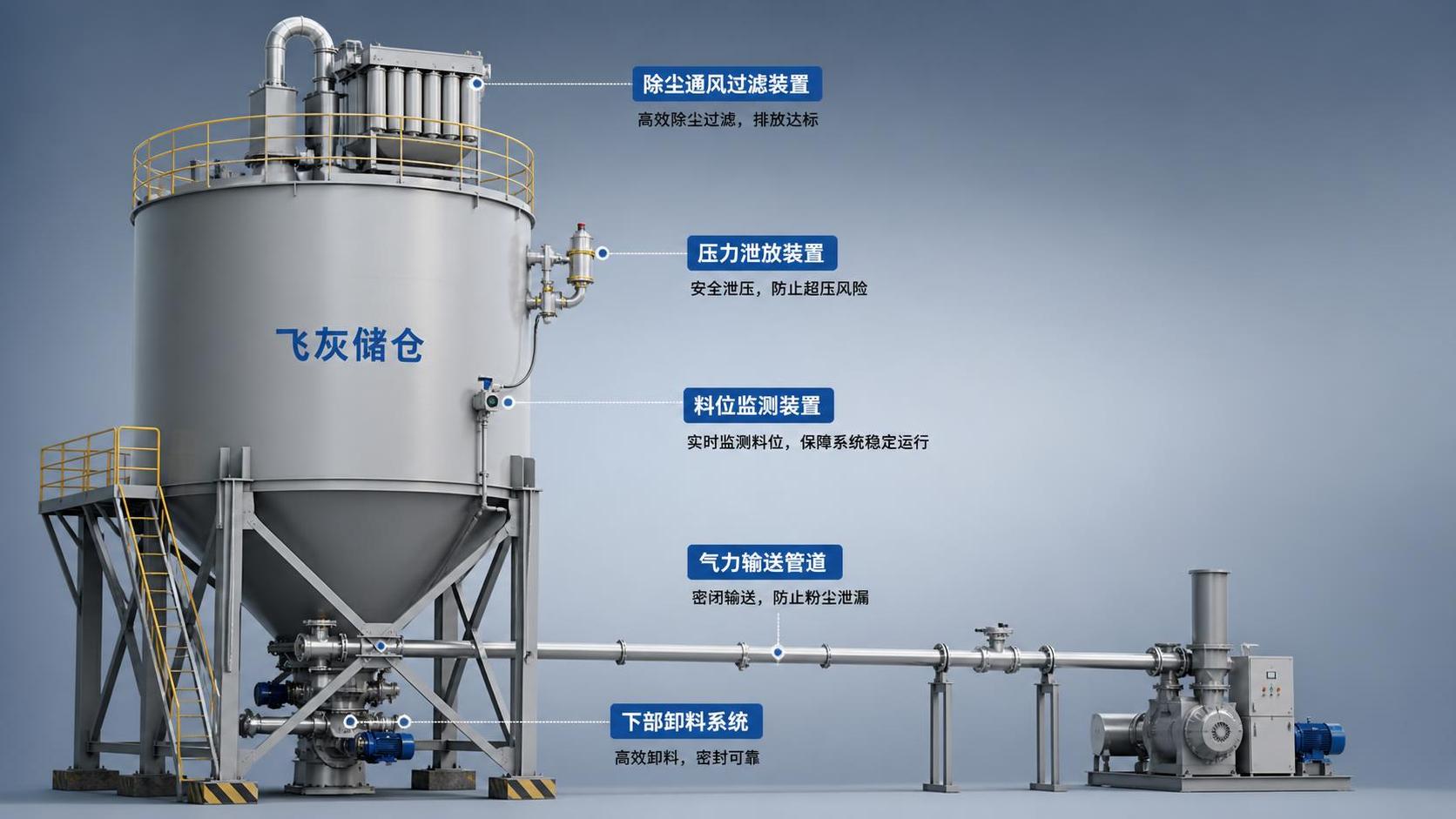

Características de seguridad de los silos de cenizas volantes para el control del polvo y la presión

Un silo de cenizas volantes bien diseñado no es simplemente un recipiente de almacenamiento. En términos de seguridad y calidad, es un límite de presión controlado, un sistema de contención de polvo y una interfaz crítica entre los equipos de manipulación de materiales a granel y el entorno de trabajo circundante. En centrales eléctricas, terminales de cemento, plantas de dosificación de hormigón e instalaciones químicas, muchos de los incidentes más graves relacionados con silos no comienzan con una falla estructural espectacular. Comienzan con pequeñas deficiencias de control: un filtro de venteo obstruido, un interruptor de nivel mal calibrado, una corredera neumática aislada incorrectamente, una brida con fugas o un dispositivo de alivio de presión instalado pero sin mantenimiento.

Para las empresas que revisan el cumplimiento normativo, realizan evaluaciones de riesgos o preparan especificaciones de equipos, la cuestión práctica no es si un silo de cenizas volantes incluye “elementos de seguridad” sobre el papel. La verdadera cuestión es si dichos elementos funcionan conjuntamente para controlar dos riesgos relacionados: el polvo fugitivo y la presión anormal.

Esta distinción es importante porque las cenizas volantes se comportan de forma diferente a los sólidos a granel gruesos. Son finas, fluidizables, fácilmente transportables por el aire y sensibles a la humedad. Durante las operaciones de llenado neumático, descarga, aireación y mantenimiento, incluso una pequeña pérdida de contención puede generar problemas de limpieza, riesgos de exposición, condiciones imprecisas de inventario y, en algunos casos, una vía hacia eventos de sobrepresión. Por tanto, una revisión de seguridad debe ir más allá de la envolvente y la tolva, y examinar la lógica integral del sistema.

Por qué el control del polvo y el control de la presión deben evaluarse conjuntamente

En la práctica, las fugas de polvo y los problemas de presión suelen compartir las mismas causas raíz. Un silo que recibe cenizas neumáticamente debe liberar el aire de transporte mientras retiene el producto. Si la capacidad de venteo es insuficiente, si el filtro de venteo se obstruye o si el sistema de limpieza funciona de forma deficiente, la presión interna puede aumentar. Si la calidad del sellado es deficiente, esa presión suele manifestarse primero como polvo que escapa alrededor de las tapas de acceso, bridas, puertas de inspección o penetraciones de instrumentos.

Por ello, los responsables de seguridad deben actuar con cautela cuando los proveedores describen la estanqueidad al polvo y la protección contra la presión como características independientes. Son requisitos de rendimiento interdependientes. Un silo bien sellado pero mal ventilado puede quedar expuesto a condiciones de presión perjudiciales. Un silo con capacidad nominal de venteo pero con un sellado deficiente puede liberar aire y, aun así, contaminar el área de trabajo y comprometer el control ambiental.

Desde la perspectiva de la calidad, una contención deficiente del polvo también puede distorsionar el control del inventario y contaminar los sistemas cercanos. Desde la perspectiva de la seguridad, las fugas recurrentes suelen ser una señal temprana de que el equilibrio de aire, la disciplina de mantenimiento o el dimensionamiento de los componentes son incorrectos.

El sellado estanco al polvo es más que un detalle de fabricación

Muchos equipos de planta subestiman hasta qué punto el rendimiento de la contención depende de una ejecución mecánica básica. La construcción estanca al polvo comienza con la calidad de las soldaduras, la planitud de las bridas, la compatibilidad de las juntas y la integridad de las bocas de hombre, puertos de inspección, conexiones de tuberías y uniones atornilladas. En aplicaciones de cenizas volantes, las pequeñas holguras son importantes porque el material es extremadamente fino y a menudo se manipula mediante movimiento de aire.

En la revisión de especificaciones, “sellado” es un término demasiado vago para resultar útil. Los equipos de calidad y seguridad deben buscar definiciones más claras:

• ¿Qué conexiones están soldadas de forma continua y cuáles están atornilladas?
• ¿Qué materiales de juntas se utilizan y son compatibles con las condiciones previstas de temperatura y composición química?
• ¿Cómo se sellan las puertas de acceso después de ciclos repetidos de mantenimiento?
• ¿Están protegidas las penetraciones del techo y las toberas de los instrumentos contra el aflojamiento causado por vibraciones o movimientos térmicos?
• ¿Qué método de inspección se utiliza para verificar la calidad del sellado antes de la puesta en servicio?

El rendimiento del sellado también depende de la calidad de la instalación. Un silo correctamente diseñado aún puede convertirse en una fuente de polvo si el montaje en campo introduce deformaciones en las bridas, desalineaciones o una carga desigual de los pernos. Esta es una de las razones por las que los criterios de aceptación deben incluir la verificación en el sitio, no solo la documentación de fábrica.

Los sistemas de venteo son fundamentales para un llenado neumático seguro

Durante la descarga de camiones o la transferencia por tuberías, el volumen de aire entrante debe descargarse de forma segura. El sistema de venteo, que normalmente incluye un filtro de venteo de silo y su mecanismo de limpieza asociado, no es un accesorio. Es una protección primaria contra la acumulación de presión y la liberación de producto.

Varios problemas recurrentes en campo requieren atención:

• Medios filtrantes seleccionados para servicios generales de polvos, pero no para cargas de cenizas muy finas
• Área de filtración insuficiente en relación con el caudal de transporte
• Limpieza por impulsos o funcionamiento del sistema vibratorio ineficaces
• Acumulación de polvo que reduce progresivamente la permeabilidad
• Falta de monitorización de la presión diferencial a través del filtro

Cuando se desarrollan estos problemas, los operadores pueden observar primero polvo visible en la línea del techo o alrededor de las uniones. Tratarlo como un problema de limpieza hace que se pase por alto el riesgo mayor. Puede indicar que el silo ya no está ventilando dentro de las condiciones de diseño.

Una buena práctica consiste en evaluar el caudal máximo de llenado previsto, las características del aire de transporte, el comportamiento de carga del filtro, el intervalo de mantenimiento y el modo de falla en caso de que la vía de venteo quede restringida. Un dispositivo de alivio de presión no debe considerarse la solución habitual para un filtro de venteo subdimensionado o con un mantenimiento deficiente.

Los dispositivos de alivio de presión son esenciales, pero no sustituyen al diseño del sistema

Las válvulas de alivio de presión, los venteos de emergencia o los dispositivos de protección contra rotura se utilizan ampliamente en los silos, pero su mera presencia no debe generar una falsa sensación de seguridad. Su función es proteger el recipiente frente a condiciones anormales de presión interna o vacío que superen los límites normales de funcionamiento. No están diseñados para compensar un desequilibrio rutinario del proceso.

Para una revisión de seguridad, varias preguntas son más importantes que la simple presencia de una unidad de alivio:

• ¿Se seleccionó el punto de ajuste de acuerdo con la base de diseño estructural del silo?
• ¿La capacidad de alivio está alineada con las condiciones anormales previsibles?
• ¿El dispositivo es adecuado para servicios con polvo y resistente al atascamiento o ensuciamiento?
• ¿La descarga está conducida o posicionada de manera que se evite crear una exposición adicional para el personal?
• ¿El acceso para inspección es práctico, de modo que el dispositivo reciba realmente mantenimiento?

Los requisitos de los códigos aplicables pueden variar según la jurisdicción y el alcance del proyecto. Es necesario revisar los requisitos locales pertinentes sobre presión, estructura y control de polvo, y cualquier referencia normativa utilizada para el diseño debe verificarse durante la adquisición y la aprobación del proyecto. Si un proveedor cita una norma específica, el comprador debe solicitar la edición exacta y el alcance del cumplimiento, en lugar de aceptar afirmaciones generales.

La instrumentación suele determinar si un peligro se detecta de forma temprana o tardía

La mayoría de los incidentes en silos están precedidos por señales ignoradas. Las alarmas de alto nivel, los indicadores de presión, la monitorización de la presión diferencial en los filtros de venteo y la detección de obstrucciones en los equipos de descarga ayudan a convertir un problema invisible en desarrollo en una tarea de mantenimiento u operación concreta.

Para aplicaciones de cenizas volantes, la discusión mínima normalmente debe incluir:

• Detección de nivel alto y nivel muy alto para evitar el sobrellenado
• Monitorización de la presión interna o de la tendencia de presión durante el llenado
• Monitorización del estado del filtro de venteo, normalmente mediante presión diferencial
• Confirmación del flujo de descarga para identificar condiciones de formación de puentes o ausencia de flujo
• Enclavamientos que detengan el llenado cuando se produzcan fallas críticas

La calidad de la instrumentación es importante, pero la filosofía de alarmas lo es igualmente. Un interruptor de nivel alto que active falsas alarmas repetidamente puede ser puenteado informalmente. Una alarma de presión sin pasos claros de respuesta para el operador puede reconocerse e ignorarse. Para los responsables de seguridad, la prueba consiste en determinar si el instrumento es confiable en el uso diario y está integrado en la disciplina operativa.

Esto también es similar a lo que se observa en otros sectores de silos. Incluso los productos fuera de la manipulación de cenizas, como los silos de grano aislados y a prueba de humedad, dependen del mismo principio básico: la seguridad del almacenamiento no se logra mediante un solo componente, sino mediante la fiabilidad conjunta de la contención, la ventilación, la monitorización y el mantenimiento.

La protección contra el sobrellenado también es una cuestión de control de presión, además de una cuestión de pérdida de material

El sobrellenado de un silo de cenizas volantes suele analizarse en términos de derrame, pero también puede comprometer el venteo y el comportamiento de la presión. Cuando el producto alcanza la zona del techo o el área de venteo, los filtros pueden obstruirse rápidamente, la descarga de aire se restringe y la presión puede aumentar más rápido de lo que los operadores esperan. En casos graves, el producto puede ser impulsado hacia las carcasas de los filtros de venteo o las tuberías asociadas, creando un problema secundario de mantenimiento y contaminación.

Por ello, la protección de nivel muy alto debe revisarse como parte del control general del riesgo de presión. Una disposición robusta suele incluir un dispositivo independiente de nivel muy alto, una acción de parada clara y unos intervalos documentados de prueba funcional. Según la criticidad del sitio, los equipos también pueden considerar si se justifican tecnologías redundantes, especialmente cuando los depósitos adherentes, las vibraciones o las variaciones en las condiciones del material afectan a la fiabilidad de la medición.

El riesgo de explosión debe evaluarse cuidadosamente, no darse por supuesto

Las conversaciones sobre riesgos relacionados con el polvo de cenizas volantes pueden simplificarse en exceso. Algunos operadores suponen que las cenizas son inertes y, por tanto, no presentan riesgos de polvo combustible; otros aplican un lenguaje genérico sobre polvo combustible a todos los polvos finos. La posición correcta es más prudente: la combustibilidad depende de la composición específica del material y del contexto del proceso, y se requiere una evaluación específica del riesgo de polvo en el sitio.

Cuando existe un riesgo de polvo combustible o no puede descartarse, la revisión del diseño puede tener que considerar el venteo de explosiones, el aislamiento, la puesta a tierra, el control de fuentes de ignición, las normas de limpieza y el cumplimiento de las directrices aplicables sobre riesgos de polvo. Si no existe tal riesgo para las cenizas realmente manipuladas, esa conclusión también debe documentarse sobre la base de pruebas técnicas fiables y no de suposiciones. Para trabajos de certificación y auditoría, las afirmaciones sin respaldo en cualquiera de los dos sentidos constituyen puntos de control débiles.

Los sistemas de descarga y aireación pueden introducir modos de falla ocultos

Muchos problemas de presión y polvo aparecen no durante el llenado, sino durante la descarga. Los silos de cenizas volantes suelen utilizar placas de aireación, correderas neumáticas, transportadores de tornillo, válvulas rotativas u otros equipos auxiliares de descarga. Una presión de aire inadecuada, líneas de aire con fugas, sellos desgastados o un contraflujo no controlado pueden alterar el comportamiento del material y forzar la salida de polvo por vías no previstas.

El personal de seguridad y calidad debe prestar atención a si el sistema de descarga:

• Utiliza aire a una presión y un volumen controlados, adecuados para el diseño del silo
• Evita la presurización inversa procedente de los equipos posteriores
• Incluye puntos de aislamiento y bloqueo para el mantenimiento
• Puede inspeccionarse sin exponer al personal a la liberación de polvo residual
• Cuenta con componentes de desgaste que se supervisan antes de que se pierda la contención

Un error recurrente es tratar la envolvente del silo como el único objeto de inspección, mientras que el esfuerzo operativo real procede de los sistemas conectados. Un silo de cenizas volantes debe revisarse como un conjunto de manipulación, no como un tanque independiente.

La calidad de la documentación forma parte del desempeño de seguridad

En las adquisiciones orientadas a normas y certificaciones, la documentación suele ser el punto donde los paquetes de equipos aparentemente sólidos comienzan a debilitarse. Las funciones críticas de seguridad deben poder rastrearse en las especificaciones, los planos, los registros de pruebas, las instrucciones de operación y los requisitos de mantenimiento.

La documentación útil normalmente incluye:

• Límites de presión y vacío de diseño
• Base de rendimiento del filtro de venteo e instrucciones de mantenimiento
• Datos del dispositivo de alivio de presión y criterios de inspección
• Puntos de ajuste de los instrumentos, lógica de alarmas e intervalos de calibración
• Registros de calidad de soldadura, revestimiento y sellado cuando corresponda
• Comprobaciones de puesta en servicio para el llenado, el venteo y la respuesta de las alarmas

Si faltan estos registros, el sitio suele compensarlo con suposiciones. Esto crea una brecha de control a largo plazo, especialmente cuando cambian los equipos de operación o el mantenimiento se subcontrata. Un paquete de entrega sólido reduce la posibilidad de que las protecciones críticas queden “instaladas pero sin gestión”.

Qué deben cuestionar los responsables de seguridad durante la evaluación de proveedores

Al revisar a los proveedores, el enfoque más útil es ir más allá de las características del catálogo y poner a prueba la comprensión que tiene el proveedor de los modos de falla. Pregunte cómo gestiona el diseño los filtros de venteo obstruidos, los eventos de sobrellenado, las lecturas de nivel falsas, la obstrucción de las líneas de descarga y los ciclos repetidos de apertura para mantenimiento. Pregunte qué elementos pueden inspeccionarse fácilmente y cuáles suelen descuidarse en campo.

Los proveedores con experiencia práctica en silos suelen responder en términos operativos, no solo dimensionales. Pueden explicar por qué un dispositivo de alivio de presión se coloca en una posición determinada, cómo el acceso al filtro de venteo afecta a la frecuencia de mantenimiento o por qué puede ser necesaria la redundancia de instrumentación en determinadas condiciones de servicio. Este tipo de conversación suele ser más revelador que una declaración genérica de cumplimiento.

En los distintos sectores de almacenamiento a granel, ya se trate de cenizas, cemento, grano o productos especializados como los silos de grano aislados y a prueba de humedad, los proyectos más sólidos suelen ser aquellos en los que las áreas de compras, seguridad y operaciones revisan la facilidad de mantenimiento y el comportamiento en condiciones anormales antes de la instalación, no después del primer incidente de liberación de polvo.

El malentendido más común: las funciones instaladas no equivalen a un riesgo controlado

Es fácil crear una especificación que enumere techo sellado, filtro de venteo, válvula de alivio de presión, indicadores de nivel y elementos auxiliares de descarga. Es más difícil verificar que estos elementos sean compatibles, estén correctamente dimensionados, sean accesibles para el mantenimiento y cuenten con el respaldo de procedimientos operativos. Para los equipos de control de calidad y seguridad, esa es la verdadera línea divisoria.

Un silo de cenizas volantes permite una operación segura cuando contiene el polvo durante el servicio normal, alivia o evita la presión anormal en condiciones transitorias y proporciona a los operadores una advertencia fiable antes de que dichas condiciones se agraven. Si alguna de estas capas es débil, el sistema puede seguir funcionando la mayoría de los días, pero ya no es robusto.

Este es el estándar práctico que conviene aplicar en auditorías, revisiones de adquisiciones y modernizaciones de planta: no pregunte únicamente si el silo tiene los componentes adecuados. Pregunte si el diseño, la documentación y el régimen de mantenimiento hacen que dichos componentes sean fiables en las condiciones reales de la planta.
