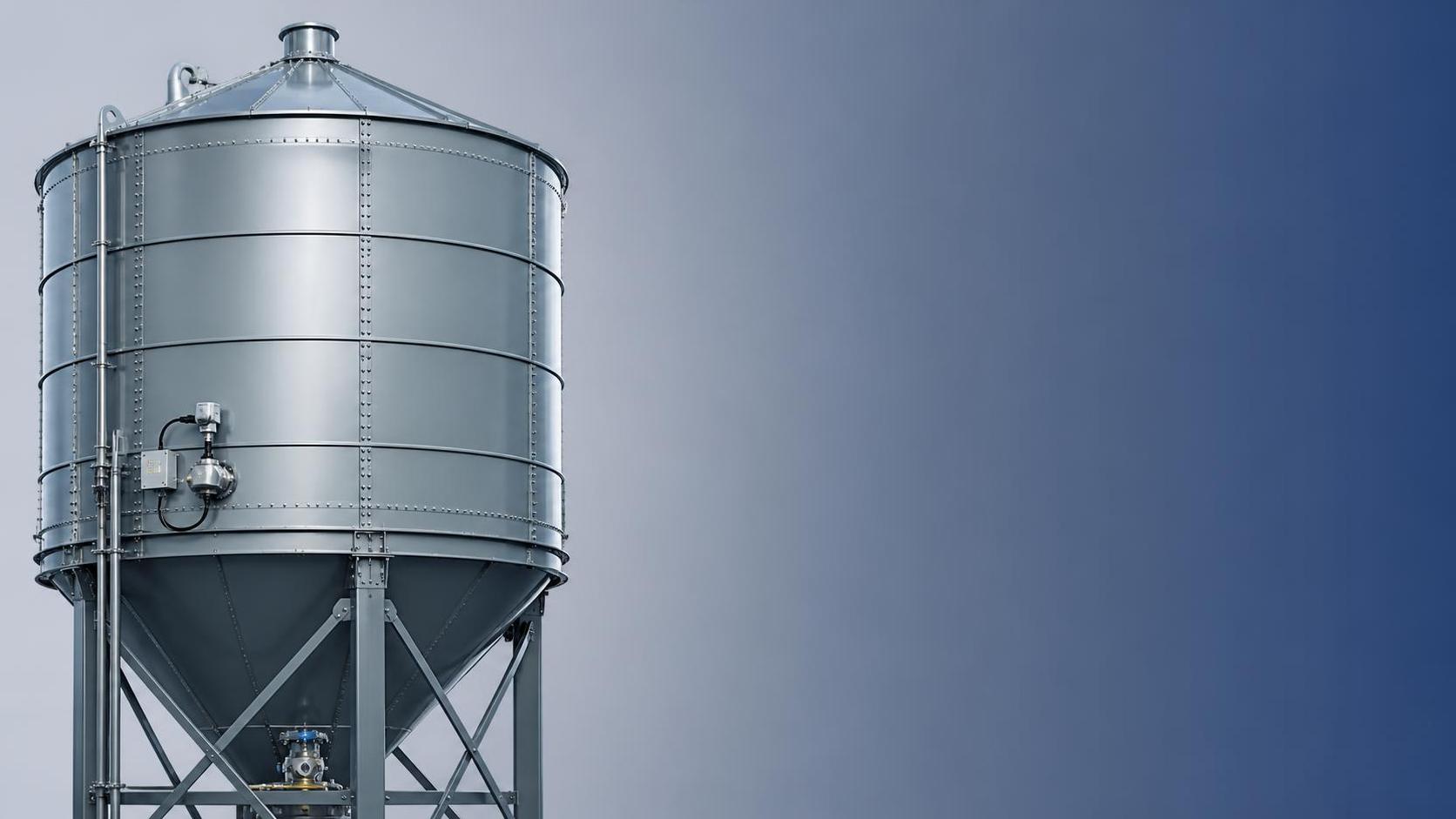

Prioridades de inspección para silos industriales que operan en entornos corrosivos

Un silo puede parecer estar en buen estado desde la vía de acceso y, aun así, deteriorarse en las zonas donde los daños son más difíciles de ver. Un respiradero del techo puede estar aspirando aire húmedo cargado de productos químicos. Puede haber condensación acumulada bajo una junta del techo. El polvo y los residuos pueden acumularse detrás de un soporte de escalera o alrededor de una transición de descarga. Para cuando el óxido se vuelve evidente en el exterior, el problema subyacente ya puede implicar pérdida de recubrimiento, adelgazamiento localizado de la pared, entrada de agua o una conexión comprometida.

Este es un problema de mantenimiento habitual en instalaciones que manejan grano, materiales cementicios, cenizas volantes, fertilizantes, sales o materias primas químicas. La corrosión normalmente no progresa de manera uniforme en toda la envolvente. Se concentra en interfaces húmedas-secas, hendiduras, recubrimientos dañados, zonas con drenaje deficiente y lugares donde la acumulación de material retiene humedad contra el acero. El reto práctico no consiste simplemente en encontrar óxido. Consiste en decidir qué señales requieren una acción inmediata, cuáles pueden supervisarse y qué zonas deben abrirse, limpiarse o evaluarse antes de que el silo vuelva al servicio normal.

Comience por las condiciones operativas, no por la mancha visible

Antes de subir a la estructura o abrir una escotilla de inspección, revise a qué ha estado expuesto el silo desde la última inspección. Una inspección de corrosión resulta mucho más útil cuando se vincula con las condiciones operativas reales. Pregunte si cambió el material almacenado, si el contenido de humedad fue inusual, si se realizaron lavados cerca, si el silo permaneció vacío durante un período prolongado o si se reparó una conexión del techo o del sistema de transporte.

La corrosión interna suele acelerarse por condiciones que parecen rutinarias: material caliente que entra en un silo más frío, aire húmedo que entra por un respiradero dañado, ciclos repetidos de llenado y vaciado o material residual que permanece contra la pared durante una parada. En aplicaciones químicas y relacionadas con la energía, los contaminantes suspendidos en el aire o los residuos ácidos y alcalinos pueden atacar el acero y los sistemas de recubrimiento de forma distinta al polvo de grano seco. Por tanto, un registro de mantenimiento debe identificar el producto almacenado, las condiciones de temperatura habituales, los eventos de humedad conocidos, los métodos de limpieza y cualquier historial de fugas.

No suponga que un exterior seco significa un interior seco. La condensación puede formarse dentro del espacio del techo y descender por las chapas de pared sin producir una marca externa continua. Del mismo modo, una veta de óxido externa debajo de un sujetador puede originarse por una arandela defectuosa, una junta de techo con fugas o humedad atrapada detrás de un accesorio, en lugar de una corrosión generalizada de la envolvente.

Priorice los lugares donde coinciden el agua, los residuos y el movimiento

En silos industriales situados en entornos corrosivos, el tiempo de inspección debe concentrarse donde se superponen varios factores de riesgo. Un pequeño defecto de recubrimiento en una pared lateral accesible y seca no equivale al mismo defecto en una junta que recoge residuos húmedos con regularidad. Las siguientes zonas merecen una revisión más detallada durante cada ciclo de inspección programado.

Chapas de techo, respiraderos y conexiones superiores

El techo suele ser el primer punto de entrada de agua y aire exterior húmedo. Examine los paneles del techo en busca de deterioro del recubrimiento, sujetadores flojos, sellador dañado, deformación alrededor de las aberturas y residuos acumulados que impidan el drenaje. Inspeccione los respiraderos para detectar obstrucciones, rejillas dañadas, cubiertas flojas y señales de que se ha estado condensando humedad alrededor de la garganta del respiradero. Si un respiradero no permite que el silo respire como está previsto durante el llenado y la descarga, los efectos de presión y vacío también pueden someter las conexiones a esfuerzos y atraer humedad a través de puntos débiles.

Preste especial atención a las juntas entre el techo y la pared. Estas zonas combinan exposición a la intemperie, sujetadores, sellador y movimiento estructural. La coloración marrón debajo de la junta no debe descartarse como un problema estético hasta confirmar su origen. Cuando el acceso seguro lo permita, inspeccione el lado interior para detectar aislamiento húmedo, rastros de residuos, ampollas en el recubrimiento o corrosión alrededor de las cabezas de los pernos.

Juntas de pared, pernos y accesorios externos

Las uniones atornilladas son ubicaciones comunes de corrosión por hendiduras porque la humedad puede permanecer entre superficies de acero superpuestas. Busque bordes de recubrimiento levantados, productos de corrosión que emergen de las juntas, sujetadores faltantes o flojos, arandelas deterioradas y marcas que siguen el perfil de la chapa. Un perno que parece intacto desde el exterior puede presentar corrosión alrededor de su zona de apoyo o dentro de la junta.

Las escaleras, plataformas, pasamanos, recorridos de cables, soportes de sensores de nivel y soportes de tuberías merecen la misma atención. Estos accesorios pueden interrumpir el drenaje y crear cavidades donde se acumulan polvo y humedad. También pueden transferir cargas a la envolvente. Si aparece corrosión alrededor de una conexión de soporte, determine si está solo en la superficie o si el accesorio ha deformado, aflojado o dañado la chapa circundante.

Cono inferior, tolva y zona de descarga

La sección inferior suele estar expuesta a la mayor combinación de abrasión, impacto, presión del material, vibración y acumulación de residuos. El material corrosivo atrapado en una tolva puede permanecer en contacto con el acero mucho después de que la descarga rutinaria parezca completarse. Inspeccione las juntas del cono, las piezas de transición, las caras de las bridas, los bastidores de compuertas, los puntos de montaje de vibradores y la zona alrededor de los dispositivos de ayuda al flujo. Cuando el material forma puentes o se acumula repetidamente, el personal puede verse tentado a golpear la pared o utilizar herramientas inadecuadas; esto puede dañar los recubrimientos y crear nuevos puntos de inicio de corrosión.

Compruebe que las compuertas y válvulas de descarga funcionen con suavidad, así como la corrosión alrededor de bisagras o ejes, los sellos deteriorados y las fugas de producto. Las fugas no son solo un problema de limpieza. Pueden mantener húmeda la zona de salida, ocultar la corrosión y exponer al personal a la caída o liberación de material durante el mantenimiento.

Una secuencia práctica de recorrido antes del trabajo de acceso detallado

Una inspección útil no comienza con comprobaciones puntuales aleatorias. Empiece a nivel del suelo y avance hacia arriba siguiendo una ruta coherente. Esto facilita la comparación con observaciones anteriores y reduce la posibilidad de pasar por alto puntos problemáticos recurrentes.

1. Observe el entorno. Compruebe el drenaje alrededor de la cimentación, el agua acumulada, los derrames químicos, la vegetación que retiene humedad contra la base y las barreras protectoras dañadas. La corrosión cerca de la base puede estar relacionada con el drenaje del sitio y no únicamente con un defecto del silo.
2. Revise la envolvente desde varios ángulos. Busque decoloración, ampollas, escurrimientos de óxido, chapas abolladas, abombamientos, juntas desalineadas y patrones inusuales de residuos. Utilice buena iluminación; una mancha tenue puede revelar una trayectoria de fuga invisible con luz diurna uniforme.
3. Inspeccione las interfaces estructurales. Examine las zonas de anclaje, patas, rigidizadores, anillos de base, soportes de tolva y conexiones de plataformas. Cualquier señal de movimiento, grietas en el hormigón circundante, herrajes flojos o elementos deformados debe escalarse en lugar de tratarse como una reparación de recubrimiento.
4. Acceda a los componentes a nivel de techo solo bajo condiciones de acceso aprobadas. Confirme el acceso seguro, las disposiciones de protección contra caídas, las consideraciones atmosféricas, los requisitos de aislamiento y las condiciones meteorológicas antes de realizar trabajos en altura. Desde el techo, inspeccione respiraderos, cubiertas de acceso, juntas, conexiones de protección contra rayos cuando estén instaladas y penetraciones de tuberías.
5. Planifique el examen interno por separado. La entrada interna nunca debe tratarse como una extensión de un recorrido externo. La retirada de producto, el aislamiento, el bloqueo, los controles de espacios confinados, las pruebas de atmósfera, las disposiciones de comunicación y las medidas de rescate deben abordarse conforme a los procedimientos de la instalación.

Durante el recorrido, registre la ubicación y no solo la condición. “Corrosión cerca de la salida” es demasiado impreciso para comparaciones futuras. Un registro útil identifica el componente, la elevación, el lado o posición horaria, el accesorio cercano, el aspecto, la extensión aproximada y si la condición cambió respecto al registro anterior. Las fotografías pueden respaldar este registro cuando los procedimientos del sitio lo permitan, pero la observación escrita debe seguir explicando qué pretende mostrar la imagen.

Diferencie los daños superficiales de las condiciones que pueden afectar la integridad

No toda zona oxidada significa que la envolvente haya perdido una capacidad significativa, pero tampoco todo parche pequeño es inofensivo. La clave es evaluar el patrón de corrosión y la función del componente.

La oxidación superficial en un pasamanos expuesto puede requerir limpieza y repintado si el acero permanece en buen estado. En cambio, las picaduras en una junta inferior de la tolva, la corrosión debajo de un soporte portante o la pérdida de material alrededor de un grupo de pernos pueden requerir una evaluación más formal. La corrosión localizada puede ser más grave que el óxido superficial ligero y extendido porque las picaduras reducen el espesor de la sección en puntos concentrados y pueden ser difíciles de evaluar visualmente.

Esté atento a estas señales de advertencia: acero descamado en lugar de solo fallo de pintura; picaduras profundas y aisladas; zonas blandas o perforadas; hinchamiento en juntas solapadas; sujetadores que no se pueden apretar de forma segura; grietas cerca de zonas corroídas; cambios en la geometría de la envolvente; o producto que escapa desde una ubicación inesperada. Si alguna de estas señales aparece en una conexión estructural, un elemento de soporte, la tolva o la región de la base, restrinja según corresponda la carga u operación no esencial y solicite apoyo de ingeniería o de inspección cualificada antes de intentar una reparación.

La medición de espesor puede ayudar a distinguir un ataque superficial de una pérdida significativa de pared, pero las lecturas solo son fiables cuando se toman sobre una superficie correctamente preparada y se comparan con la información de diseño aplicable. Las mediciones deben cubrir la zona afectada y el acero aparentemente sano cercano, no un único punto conveniente. Cuando la corrosión está oculta bajo un revestimiento, aislamiento, producto apelmazado o recubrimiento en capas, pueden ser necesarias una limpieza adicional o ensayos no destructivos para comprender la condición.

La falla del recubrimiento debe investigarse, no solo pintarse encima

Un repintado rápido puede mejorar la apariencia y dejar intacta la causa original. Antes de seleccionar un recubrimiento de reparación, identifique por qué falló el sistema existente. Las causas comunes incluyen una preparación inadecuada de la superficie durante una reparación anterior, materiales de recubrimiento incompatibles, condensación durante la aplicación, abrasión mecánica, exposición química superior al servicio previsto del recubrimiento, humedad atrapada en juntas o drenaje deficiente alrededor de los accesorios.

Limpie la zona afectada al nivel requerido por el método de reparación y retire los productos de corrosión sueltos, el recubrimiento fallido, los residuos y las sales cuando estén presentes. El límite de reparación debe extenderse más allá de la pintura visiblemente dañada hasta alcanzar un recubrimiento sano y bien adherido. Difuminar una reparación sobre un recubrimiento circundante débil suele provocar una falla temprana en los bordes.

Para superficies internas, la selección del recubrimiento debe considerar el material realmente almacenado, su comportamiento de humedad, la abrasión, la temperatura y el proceso de limpieza. Un recubrimiento que funciona adecuadamente en una envolvente externa puede no ser adecuado dentro de una tolva donde el producto abrasivo se desliza continuamente. Si la condición está relacionada con humedad o condensación persistente, mejorar únicamente el recubrimiento puede no resolver el problema. Es posible que también deban ajustarse al mismo tiempo la función de los respiraderos, el estado del aislamiento, los detalles de sellado y las prácticas operativas.

No pase por alto los equipos que modifican el patrón de corrosión

Muchos problemas de silos comienzan después de añadir, desplazar o reparar un accesorio. Una nueva penetración de tubería, montaje de sensor, conexión de captación de polvo, soporte de trazado térmico o plataforma de acceso puede alterar las trayectorias del agua y crear nuevas hendiduras. Al inspeccionar una modificación, mire más allá del componente añadido. Compruebe la envolvente circundante en busca de recubrimiento dañado, sellado incompleto, cargas sin soporte y puntos donde materiales distintos puedan permanecer húmedos juntos.

Para aplicaciones de almacenamiento de mayor capacidad, la planificación del acceso es especialmente importante. Equipos comoSilos de 800-1500 toneladas deben inspeccionarse prestando atención al acceso al techo, las disposiciones de descarga, las interfaces estructurales y la capacidad de examinar con seguridad las zonas que no son visibles desde las posiciones operativas rutinarias. El tamaño del silo no cambia los mecanismos básicos de corrosión, pero puede hacer que el acceso temprano y la documentación precisa sean más importantes, ya que las reparaciones pueden requerir mayor coordinación.

Cuando un hallazgo requiere más que mantenimiento rutinario

Algunas condiciones no deben asignarse a una orden de trabajo normal de limpieza y recubrimiento sin revisión. Entre ellas se incluyen la deformación cerca de elementos corroídos, el agrietamiento en accesorios soldados o atornillados, la formación generalizada de ampollas que sugiere humedad debajo de un sistema de recubrimiento, las fugas repetidas del techo tras intentos de sellado, una acumulación considerable de producto que oculta la envolvente inferior y cualquier evidencia de que un soporte, anclaje o conexión de tolva está perdiendo integridad.

También es apropiado escalar el caso cuando la corrosión sigue apareciendo en el mismo lugar. El daño recurrente suele indicar un mecanismo no resuelto: una penetración sin sellar, drenaje ineficaz, equipos de proceso con fugas, flujo abrasivo, productos químicos de limpieza incompatibles o condensación generada por las condiciones operativas. Repetir la misma reparación sin corregir ese mecanismo incrementa el tiempo de inactividad y puede dificultar futuras evaluaciones.

Cuando el acceso interno no esté justificado o no pueda organizarse de forma segura, considere si la inspección externa, las comprobaciones de espesor, el historial del proceso y el examen dirigido de conexiones accesibles proporcionan información suficiente para una decisión temporal. Si no es así, la propia incertidumbre es un motivo para obtener la opinión de un especialista en lugar de asumir que la condición es aceptable.

Convierta las notas de inspección en una rutina de prevención práctica

El registro de inspección más valioso es aquel que ayuda al siguiente equipo a detectar cambios. Mantenga un registro basado en ubicaciones para las zonas recurrentes: penetraciones del techo, respiraderos, juntas de pared bajo estos, soportes de escaleras, transiciones de tolva, compuertas de descarga y conexiones de base. Registre la condición observada, la causa sospechada, la acción tomada, el recubrimiento o sellador utilizado cuando corresponda y la fecha de seguimiento. Evite anotaciones imprecisas como “óxido tratado”; no ayudan a determinar si la reparación duró o si la corrosión se desplazó.

La frecuencia de inspección debe reflejar la exposición en lugar de seguir una única regla de calendario. Un silo que opera en un servicio seco y estable puede necesitar una rutina distinta de uno expuesto a materia prima húmeda, polvo agresivo, lavado, aire marino o ciclos frecuentes de temperatura. Las comprobaciones adicionales después de condiciones meteorológicas severas, una fuga conocida, una alteración del proceso o una parada prolongada pueden detectar problemas antes de la siguiente inspección programada.

Un buen control de la corrosión suele ser el resultado de decisiones pequeñas y repetibles: mantener abiertas las rutas de drenaje, retirar los residuos de producto antes de que se endurezcan, mantener los sellos y respiraderos, documentar temprano los daños del recubrimiento e investigar las manchas recurrentes en lugar de cubrirlas. Para los silos industriales, este enfoque protege más que la superficie de acero. Favorece el acceso seguro, el flujo fiable de material y una mejor planificación del mantenimiento cuando las condiciones operativas son exigentes.
