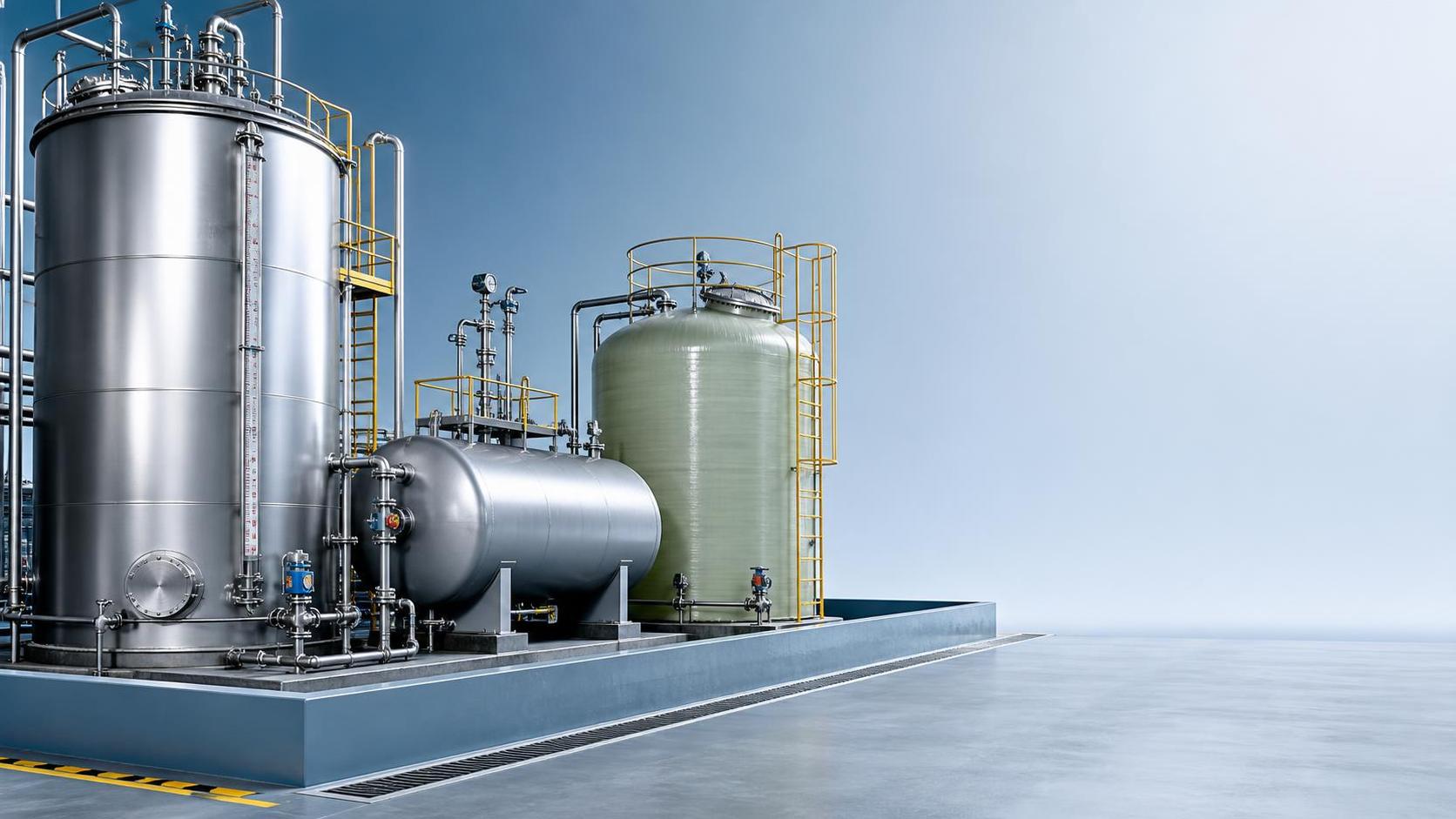

Tipos de tanques de almacenamiento y su mejor aplicación para el almacenamiento industrial de líquidos

La selección de un tanque de almacenamiento comienza por el propio líquido. Un tanque que funciona bien para agua sin tratar puede no ser adecuado para un disolvente, un ácido concentrado, un aceite calentado o un fluido que produce vapores. El tanque de almacenamiento correcto debe tolerar el contacto químico, la temperatura y presión previstas, la frecuencia de llenado, los métodos de limpieza y las condiciones alrededor del lugar de instalación. La forma y el material afectan mucho más que la capacidad: influyen en el drenaje, el acceso para inspección, el control de vapores, las cargas estructurales y las consecuencias de una fuga.

El almacenamiento industrial de líquidos suele incluir agua, combustibles, lubricantes, productos químicos de proceso, aguas residuales, líquidos de grado alimentario y productos intermedios almacenados entre etapas de producción. Algunos fluidos permanecen estables durante el almacenamiento. Otros se separan, sedimentan, cristalizan, absorben humedad, se evaporan o reaccionan con el oxígeno. Antes de comparar tipos de tanques, resulta útil definir la composición del líquido, el rango de concentración, la densidad, la viscosidad, el punto de inflamación cuando corresponda, la temperatura de operación y los posibles contaminantes. Un tanque de almacenamiento debe especificarse para todo el rango operativo, no para una única condición nominal.

Tanques cilíndricos verticales para grandes volúmenes estáticos

Los tanques cilíndricos verticales son una opción habitual cuando se debe almacenar un volumen considerable de líquido sobre una cimentación permanente. Su huella ocupa relativamente poco espacio en comparación con un recipiente horizontal de capacidad similar, y su geometría funciona bien en parques de tanques exteriores, almacenamiento de agua de servicios, reservas de agua contra incendios, aceites a granel y numerosas aplicaciones de líquidos de proceso.

El acero se utiliza con frecuencia para tanques verticales grandes porque puede fabricarse con diámetros amplios y adaptarse con anillos de rigidización, techos, boquillas, plataformas, escaleras, instrumentos de nivel y accesorios internos. El acero al carbono puede ser adecuado para agua compatible, aceites y determinados fluidos no corrosivos cuando se utiliza un revestimiento o recubrimiento apropiado. El acero inoxidable se considera cuando la resistencia a la corrosión, la limpieza o la pureza del producto tienen mayor importancia. El grado, el tratamiento de soldadura, el acabado superficial y los materiales de las juntas aún deben ser compatibles con el medio almacenado.

Los fondos de los tanques requieren especial atención. Un fondo plano es habitual en grandes tanques atmosféricos, pero el rendimiento del drenaje depende de la ubicación de la salida, la pendiente del fondo, el comportamiento de los sedimentos y de si el líquido requiere una recuperación completa por lotes. El agua que contiene sólidos puede requerir un drenaje en el punto bajo y la retirada periódica del material acumulado. Los líquidos espesos pueden necesitar serpentines de calefacción, trazado térmico externo, aislamiento o conexiones de recirculación para conservar su bombeabilidad.

El diseño del techo depende del comportamiento de los vapores y de las condiciones de exposición. Un techo fijo puede ser apropiado para muchos líquidos atmosféricos. Los fluidos con evaporación notable, sensibilidad al oxígeno o problemas relacionados con vapores pueden requerir una gestión adicional del espacio de vapor. Según el proceso, esto puede incluir ventilación de presión-vacío, disposiciones para inertización con gas, conexiones de recuperación de vapor o una configuración de techo diseñada para limitar las pérdidas de vapor. Estas características deben diseñarse como parte de todo el sistema; añadirlas tarde puede generar conflictos con plataformas de acceso, instrumentación y requisitos de venteo de emergencia.

Tanques horizontales cuando la huella y el acceso son diferentes

Los tanques de almacenamiento horizontales suelen ser prácticos para inventarios de líquidos de tamaño pequeño a medio, especialmente cuando se prefiere un perfil más bajo. Con frecuencia se instalan sobre el suelo en cunas, se montan dentro de patines de equipos o se colocan bajo tierra cuando las condiciones del sitio y las prácticas de mantenimiento lo permiten. Su forma alargada puede adaptarse a lo largo de límites, debajo de bastidores de tuberías o junto a áreas de carga donde la altura vertical está restringida.

Los fuelóleos, el diésel, los lubricantes, el agua y los líquidos de proceso compatibles son aplicaciones típicas. Una configuración horizontal puede simplificar la carga desde camiones cisterna o facilitar el flujo por gravedad hacia equipos cercanos. Sin embargo, los cambios de nivel del líquido crean un patrón de superficie diferente al de los tanques verticales. Esto puede afectar la medición de nivel, el volumen de vapor, la limpieza interna y la interpretación de las tablas de volumen. Cuando la precisión del inventario es importante, se necesitan tablas calibradas o transmisores de nivel correctamente configurados.

El diseño de los soportes es una cuestión estructural y no un detalle menor de instalación. Las cunas deben distribuir las cargas de la envolvente sin crear tensiones locales perjudiciales, mientras que los anclajes deben considerar el viento, el movimiento sísmico cuando corresponda, la expansión térmica y los impactos accidentales. Los tanques exteriores también necesitan un plan claro para el drenaje del agua de lluvia, el acceso alrededor de la envolvente y la protección contra el contacto con vehículos. Un tanque instalado muy cerca de paredes o equipos puede resultar difícil de inspeccionar, repintar, reparar o retirar posteriormente.

Aunque están destinados principalmente a materiales secos a granel y no a líquidos, losTanques horizontales de almacenamiento de polvo a granel ilustran por qué la orientación del recipiente debe relacionarse con el flujo y el comportamiento de descarga del material. La formación de puentes en polvo, la sedimentación de líquidos y la retención de líquidos viscosos son problemas distintos, pero cada uno exige que la geometría de salida y las superficies internas se consideren desde el principio y no después de la instalación.

Tanques de acero inoxidable para limpieza y resistencia a la corrosión

Los tanques de almacenamiento de acero inoxidable se asocian ampliamente con aplicaciones alimentarias, de bebidas, farmacéuticas, cosméticas y químicas de alta pureza, pero su uso no se limita a estos campos. También se consideran para líquidos que corroerían el acero al carbono sin protección o cuando no se puede aceptar la decoloración del producto causada por productos de corrosión. La aleación apropiada depende de la exposición a cloruros, la acidez, la temperatura, la química de limpieza y las condiciones de hendidura alrededor de accesorios y juntas.

Una superficie interna pulida puede reducir la retención de residuos y facilitar la limpieza, pero el acabado requerido debe corresponder al proceso. Un pulido excesivo puede aumentar el coste sin mejorar una aplicación de servicios no sensible. Por el contrario, una superficie rugosa, un acabado deficiente de las soldaduras, tramos muertos en las tuberías o componentes internos inaccesibles pueden dificultar la higiene donde se requiere facilidad de limpieza. La calidad de las soldaduras es especialmente importante porque la decoloración de las soldaduras, la penetración incompleta y las áreas sin pasivar pueden convertirse en puntos de corrosión localizada.

Para líquidos que necesitan agitación, los tanques de acero inoxidable pueden equiparse con mezcladores de entrada superior o lateral, deflectores, circuitos de recirculación, sondas de temperatura y dispositivos de pulverización. El mezclador debe seleccionarse según la viscosidad, el contenido de sólidos, las diferencias de densidad y el objetivo de mezcla requerido. La mezcla suave, la suspensión de sólidos, la transferencia de calor y la formación de emulsiones imponen cargas muy diferentes sobre el recipiente y requieren distintas configuraciones de impulsores.

Tanques de plástico y compuestos para productos químicos compatibles

Los tanques de polietileno, polipropileno, cloruro de polivinilo y plástico reforzado con fibra se utilizan con frecuencia para determinados ácidos, álcalis, productos químicos para el tratamiento de agua y otros líquidos corrosivos. Su principal atractivo es la resistencia química y el bajo peso. Pueden reducir la necesidad de revestimientos internos que de otro modo serían necesarios en un tanque metálico, pero la compatibilidad debe verificarse con la concentración y temperatura químicas exactas.

Los tanques de plástico tienen limitaciones mecánicas diferentes de las del acero. Pueden expandirse bajo carga, volverse menos rígidos a temperaturas elevadas, degradarse bajo exposición prolongada a radiación ultravioleta a menos que estén formulados o protegidos para uso exterior, y requieren superficies de apoyo cuidadosamente diseñadas. Un tanque de plástico de fondo plano necesita una cimentación nivelada y continua. Las cargas puntuales causadas por hormigón irregular, pernos salientes o residuos debajo de la base pueden provocar deformación o agrietamiento. Las boquillas laterales y las tuberías conectadas deben tener soporte independiente para que las tuberías no impongan cargas excesivas sobre la pared del tanque.

El plástico reforzado con fibra puede ofrecer una mayor resistencia estructural y suele fabricarse con revestimientos resistentes a la corrosión seleccionados para el servicio químico. La calidad de fabricación es muy importante porque el espesor del laminado, la selección de resina, el curado, la construcción de bridas y el refuerzo de boquillas determinan el rendimiento a largo plazo. Para oxidantes fuertes, disolventes o productos químicos a alta temperatura, un material que parece generalmente resistente aún puede ser inadecuado en las condiciones reales de operación.

Tanques de acero revestidos y servicios químicos especializados

Los tanques de acero revestidos combinan la resistencia mecánica de una envolvente de acero con una barrera interna seleccionada para el líquido almacenado. Pueden utilizarse revestimientos de caucho, revestimientos poliméricos, revestimientos a base de vidrio y otros sistemas protectores según los requisitos de resistencia química, temperatura de operación, abrasión y permeabilidad. Esta configuración puede ser útil cuando un tanque de plástico no tiene la capacidad estructural necesaria o cuando las condiciones externas favorecen una construcción de acero.

El revestimiento es un componente crítico, no un recubrimiento genérico. Su espesor, adherencia, construcción de juntas, método de reparación y requisitos de inspección deben definirse antes de la fabricación. Las boquillas, bocas de hombre, soportes internos y conexiones de drenaje son áreas comunes de alto riesgo porque los cambios de geometría pueden interrumpir la continuidad del revestimiento. Cualquier modificación en campo que penetre la envolvente puede requerir una reparación controlada del revestimiento antes de que el tanque vuelva a servicio.

El almacenamiento de productos químicos también se beneficia de la contención secundaria. Puede ser necesario un cubeto, dique, configuración de doble pared o recinto de contención según el líquido y los requisitos del sitio. El volumen de contención, el aislamiento del drenaje, la compatibilidad con el material fugado y la gestión del agua de lluvia deben resolverse conjuntamente. Un área de contención abierta que se llena con agua de lluvia puede crear problemas operativos evitables y complicar la respuesta ante un derrame.

Los recipientes a presión no son tanques de almacenamiento ordinarios

Un tanque destinado a servicio atmosférico no debe tratarse como un recipiente a presión simplemente porque tenga una parte superior cerrada. Las condiciones de bombeo, las salidas bloqueadas, la expansión térmica, la generación de vapor y la inertización con gas pueden crear condiciones de presión o vacío que superen los límites de diseño de un tanque atmosférico. Del mismo modo, un recipiente diseñado para servicio a presión tiene requisitos de fabricación, prueba, alivio y documentación distintos de los de un tanque de almacenamiento a granel estándar.

Los gases comprimidos, gases licuados, disolventes volátiles y líquidos calentados pueden requerir recipientes con clasificación de presión o equipos de proceso específicos. La distinción debe establecerse en la etapa de diseño del proceso. Intentar resolver posteriormente un problema de presión inesperado instalando una tapa más resistente, reduciendo una abertura de ventilación o modificando el ajuste de una válvula puede introducir riesgos graves.

Detalles que determinan si un tanque funciona en servicio

Un material de envolvente y una capacidad adecuados no completan la especificación. Las entradas deben ubicarse para evitar salpicaduras innecesarias, acumulación de estática, generación de espuma o perturbación del material sedimentado. Las salidas deben permitir el drenaje requerido y evitar arrastrar sedimentos cuando se necesita líquido limpio. La ruta de rebose debe conducir a una ubicación controlada y no a zonas de acceso o equipos adyacentes.

• La medición de nivel debe ser compatible con la conductividad del líquido, las condiciones de vapor, la tendencia a formar espuma, los cambios de densidad y la precisión requerida. Un indicador visual puede ser útil para la confirmación local, mientras que puede requerirse un instrumento remoto para la supervisión rutinaria o las alarmas.
• Las bocas de hombre y las aberturas de inspección requieren espacio suficiente para el acceso, las cubiertas y los dispositivos de elevación. Su ubicación no debe obligar a realizar trabajos de mantenimiento en zonas congestionadas o peligrosas.
• Las líneas de ventilación requieren consideración de la compatibilidad de los vapores, la entrada de condiciones meteorológicas, los requisitos de control de llamas cuando corresponda y la posibilidad de obstrucción por cristalización, insectos, polvo o material condensado.
• Los sistemas de calefacción deben incluir un medio para controlar la temperatura y evitar el sobrecalentamiento localizado, particularmente con líquidos sensibles a la temperatura o tanques revestidos.

La capacidad del tanque debe incluir un margen operativo. Llenar un recipiente hasta su máximo geométrico puede dejar espacio insuficiente para la expansión térmica, la espuma, el desplazamiento por mezcla o condiciones anómalas. El volumen utilizable también cambia cuando un serpentín interno, mezclador, dispositivo flotante o fondo inclinado ocupa espacio. Estos factores deben reflejarse en la base de capacidad utilizada para la planificación del proceso.

Instalación, inspección y control de cambios

La preparación de la cimentación comienza con las condiciones del suelo, las expectativas de asentamiento, el drenaje y el peso del tanque cargado. Una base nivelada reduce las tensiones desiguales, pero no es el único requisito. La cimentación también debe ser adecuada para el tipo de tanque: muros anulares, losas, cunas, pilares y estructuras de contención distribuyen las cargas de forma diferente. Las instalaciones subterráneas añaden preocupaciones relacionadas con la flotabilidad, las aguas subterráneas, la corrosión externa, el acceso y la detección de fugas.

Antes de la puesta en servicio, el sistema completado debe revisarse como un conjunto. Verifique la orientación de las boquillas, las etiquetas de las válvulas, la dirección del flujo, la ruta de ventilación, las separaciones de los soportes, las conexiones de los instrumentos, las disposiciones de puesta a tierra o equipotencialidad cuando sean necesarias y el acceso a los drenajes. Una prueba hidrostática u otra prueba apropiada puede formar parte del alcance de inspección acordado, pero los medios de prueba y las rutas de eliminación deben ser compatibles con el tanque y el sistema circundante. El agua residual puede ser problemática en tanques destinados a líquidos reactivos con el agua o sensibles a la contaminación.

La inspección rutinaria se centra en condiciones cambiantes: corrosión alrededor de juntas y boquillas, daños en el recubrimiento, asentamiento, fugas en bridas, soportes deformados, ventilaciones bloqueadas e indicación de nivel poco fiable. Las inspecciones internas deben planificarse en función de los peligros del producto almacenado, la limpieza requerida y los controles de espacios confinados. Un tanque que parece estar en buen estado externamente puede aún presentar corrosión interna, acumulación de lodos, daños en el revestimiento u obstrucciones en las salidas.

Los cambios en la concentración química, la temperatura, el agente de limpieza o la velocidad de llenado deben activar una revisión de compatibilidad. Los problemas de almacenamiento suelen comenzar después de una modificación del proceso y no en la instalación inicial. Mantener disponibles la base de diseño del tanque, los planos, los registros de materiales y el historial de inspecciones hace que estas revisiones sean más fiables y evita que las suposiciones sustituyan a la información verificada.
